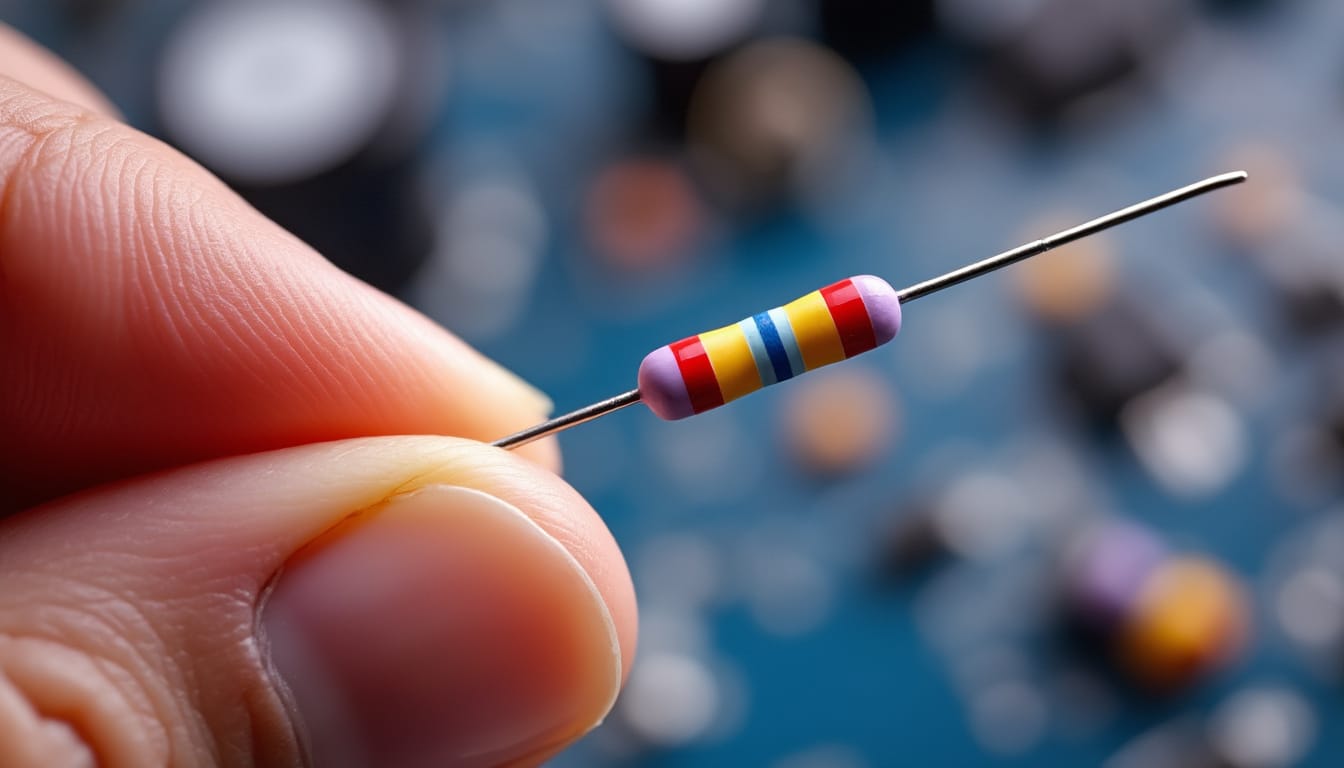

Lire une valeur de résistance : le code couleur expliqué

La résistance électrique se lit souvent plus vite qu’elle ne se mesure, à condition de maîtriser le code couleur. Sur un composant électronique, les couleurs résistance remplacent les chiffres imprimés, ce qui évite les erreurs quand la pièce est minuscule.

Dans un atelier, Clara a déjà confondu une bande dorée avec une couleur de départ, puis obtenu une valeur résistance incohérente. La bonne lecture résistance commence toujours par l’orientation, puis par l’interprétation couleur, et se termine par une vérification au ohmmètre quand le doute persiste.

A retenir :

• Orientation correcte avant calcul
• Bandes significatives puis multiplicateur
• Tolérance résistance en dernière position
• Séries E24 et E96 utiles
• Contrôle final au ohmmètre

Lire la valeur résistance d’une résistance à 4 et 5 bandes

Une fois l’orientation trouvée, la logique devient beaucoup plus stable, surtout pour une lecture résistance rapide sur paillasse. Selon IEC 60062, les bandes encodent les chiffres, le multiplicateur, puis la tolérance résistance, ce qui évite d’avoir besoin d’un marquage lisible.

Repères des bandes :

• Noir 0, marron 1, rouge 2, orange 3
• Jaune 4, vert 5, bleu 6, violet 7
• Gris 8, blanc 9, or et argent spécifiques
• Bandes de fin liées à tolérance ou multiplicateur

À quatre bandes, deux couleurs donnent les chiffres, la troisième fixe l’échelle, et la dernière précise l’écart admissible. À cinq bandes, trois chiffres donnent plus de finesse, ce qui aide quand une valeur normale doit rester très proche du nominal.

Selon la norme IEC 60062, l’or sert souvent de tolérance à ±5 % et l’argent à ±10 %, tandis que le marron indique fréquemment ±1 %. Cette logique reste très pratique en électronique, car elle permet de sélectionner vite un composant cohérent avec le montage.

Couleur	Chiffre	Multiplicateur	Tolérance
Noir	0	×1	—
Marron	1	×10	±1 %
Rouge	2	×100	±2 %
Or	—	×0,1	±5 %

Un exemple concret aide souvent davantage qu’une règle abstraite. Jaune, violet, marron et or donnent 470 ohms à ±5 %, alors que marron, noir, noir, marron et marron donnent 1 kilohm à ±1 %.

Cette différence de précision explique pourquoi les séries E24 et E96 occupent des usages distincts, surtout lorsqu’un montage dépend d’une marge étroite. Le passage vers les résistances de précision conduit naturellement à regarder les séries normalisées, car elles encadrent mieux la valeur attendue.

Comparer les séries normalisées E24 et E96

Après la valeur brute, le vrai enjeu devient la cohérence avec les valeurs fabriquées en série. Selon des guides techniques largement utilisés en 2026, E24 convient souvent aux usages courants, tandis que E96 sert aux montages de précision.

Différences pratiques :

• E12 pour tolérance large et choix réduit
• E24 pour usage courant et kits classiques
• E96 pour précision et ajustement serré
• Valeurs par décade selon le niveau de finesse

Une petite équipe de prototypage gagne du temps avec E24, parce que les valeurs proches se trouvent facilement dans les stocks courants. À l’inverse, une mesure analogique ou une contre-réaction d’amplificateur opérationnel réclame souvent une sélection plus fine, parfois liée à ±1 %.

Le bon réflexe consiste à confronter la lecture du code couleur avec la série attendue avant l’assemblage. Selon les recommandations de fabricants et de fiches techniques, cette vérification réduit les montages bancals et évite une correction tardive sur carte déjà soudée.

Série	Valeurs par décade	Tolérance fréquente	Usage courant
E12	12	±10 %	Montages simples
E24	24	±5 %	Kits et usages généraux
E48	48	±2 %	Applications plus serrées
E96	96	±1 %	Précision et mesure

Quand l’œil hésite entre deux sens de lecture, la valeur la plus plausible se repère souvent grâce à la série standard. Cette méthode évite les approximations hasardeuses, surtout quand plusieurs résistances voisines se ressemblent au premier regard.

Une fois ces familles comprises, l’étape suivante consiste à sécuriser le diagnostic avec l’outil de mesure. Le ohmmètre ne remplace pas le code, mais il confirme le résultat quand la pièce a vieilli ou a été mal stockée.

Vérifier une résistance électrique avec le ohmmètre et éviter les erreurs

Le contrôle instrumenté prolonge naturellement la lecture visuelle, surtout sur des lots mêlant plusieurs tolérances. Selon des pratiques de laboratoire et d’atelier, un contrôle au ohmmètre devient précieux dès que l’environnement, la température ou l’usure peuvent modifier la mesure réelle.

Erreurs fréquentes à éviter :

• Confondre la bande de tolérance avec une bande de départ
• Lire dans le mauvais sens quand l’espacement trompe
• Oublier l’effet de la tolérance résistance
• Ignorer la cohérence avec la série E attendue

Dans un vrai banc de test, la pièce ne ment pas, mais le contexte peut brouiller la lecture. Une résistance de 100 ohms à ±5 % peut rester conforme entre 95 et 105 ohms, ce qui reste acceptable pour beaucoup de circuits numériques.

Selon des recommandations de sécurité électrique, il faut toutefois rester prudent dès qu’un montage touche au secteur, au courant fort ou à la dissipation thermique. Le contrôle devient alors un appui, pas un substitut à la méthode ni aux règles locales.

« J’ai gagné du temps en vérifiant d’abord les bandes, puis en confirmant au multimètre. »

Marc L.

Cette habitude change la cadence de travail, parce qu’elle limite les démontages inutiles et les hésitations répétées. Le passage final consiste à relier la couleur à la fonction du composant, puis à choisir la pièce adaptée au besoin réel.

« Sur mes cartes de prototypage, le repérage par couleur m’évite de sortir le testeur à chaque fois. »

Sophie R.

« En atelier, nous avons appris à relire les bandes avant de dessouder quoi que ce soit. »

Atelier MicroTech

« Le code couleur reste la vérification la plus rapide quand les références sont nombreuses. »

Julien P.

Source : IEC, « IEC 60062 », Commission électrotechnique internationale, ; Texas Instruments, « Resistor color code basics », Texas Instruments, ; Vishay, « Resistor color code guide », Vishay.
