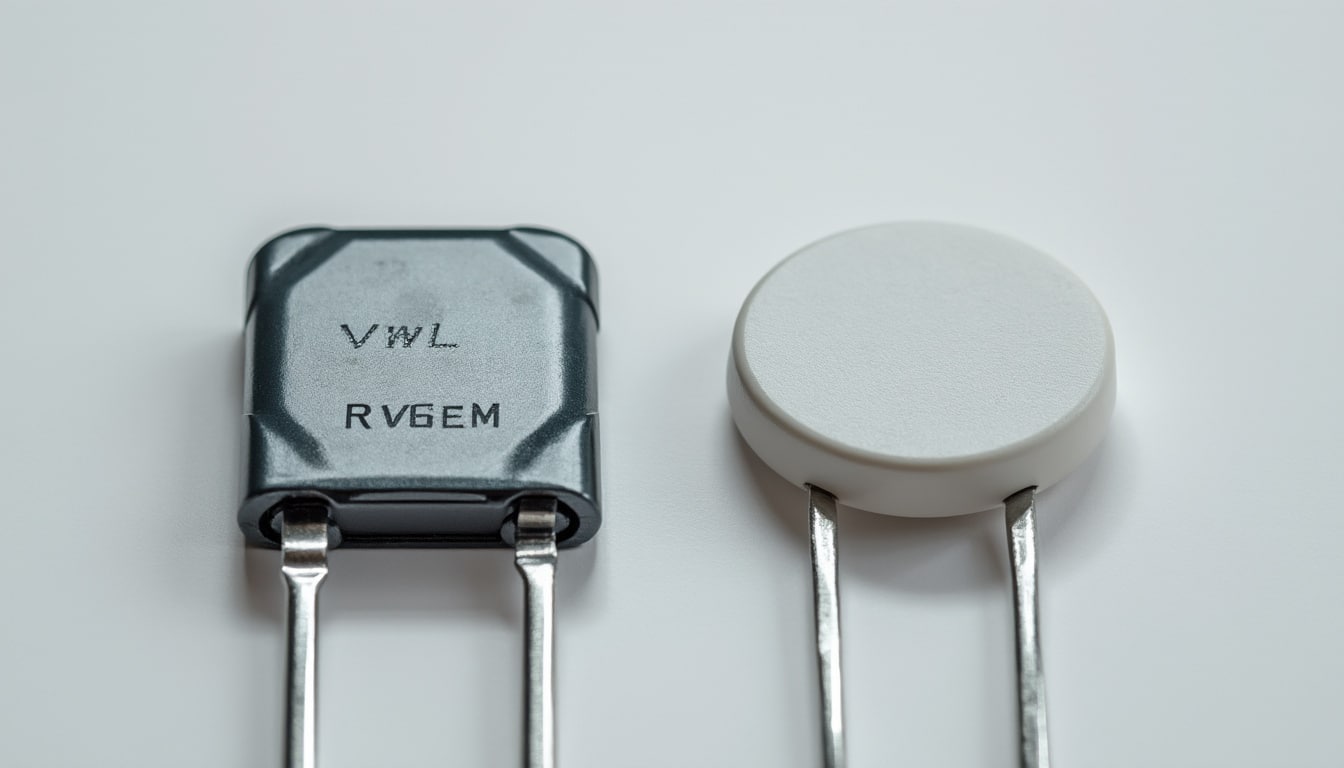

Condensateurs : polarisés ou non, comment les reconnaître

Quand ces vérifications sont réunies, la pièce choisie répond à sa vraie mission et non à une simple ressemblance. Le gain est immédiat : moins de pannes, moins de retours, et des cartes qui tiennent mieux dans la durée.

Source : DigiKey, « Identifier la polarisation d’un condensateur », DigiKey ; Murata, « DC Bias Characteristics of MLCC », Murata ; Texas Instruments, « Capacitor ESR and Stability in Switching Regulators », Texas Instruments.

Points de contrôle en atelier :

• Orientation des bornes avant soudure
• Capacité utile sous polarisation DC
• ESR compatible avec le régulateur
• Température, encombrement et empreinte

Quand ces vérifications sont réunies, la pièce choisie répond à sa vraie mission et non à une simple ressemblance. Le gain est immédiat : moins de pannes, moins de retours, et des cartes qui tiennent mieux dans la durée.

Source : DigiKey, « Identifier la polarisation d’un condensateur », DigiKey ; Murata, « DC Bias Characteristics of MLCC », Murata ; Texas Instruments, « Capacitor ESR and Stability in Switching Regulators », Texas Instruments.

Un atelier de maintenance sur automates industriels suit souvent cette séquence, parce qu’elle réduit les faux diagnostics et protège les composants voisins. Une fois la mesure validée, l’étiquette, le symbole et la valeur imprimée reprennent leur place dans l’ensemble, sans ambiguïté.

Points de contrôle en atelier :

• Orientation des bornes avant soudure
• Capacité utile sous polarisation DC
• ESR compatible avec le régulateur
• Température, encombrement et empreinte

Quand ces vérifications sont réunies, la pièce choisie répond à sa vraie mission et non à une simple ressemblance. Le gain est immédiat : moins de pannes, moins de retours, et des cartes qui tiennent mieux dans la durée.

Source : DigiKey, « Identifier la polarisation d’un condensateur », DigiKey ; Murata, « DC Bias Characteristics of MLCC », Murata ; Texas Instruments, « Capacitor ESR and Stability in Switching Regulators », Texas Instruments.

Erreurs de remplacement fréquentes :

Erreur	Conséquence	Vérification utile
Polarité inversée	Chauffe, fuite, panne possible	Lire bande, plus et sérigraphie
Équivalent céramique supposé direct	Capacité effective différente	Vérifier comportement sous DC
Tension nominale trop juste	Vieillissement accéléré	Ajouter une marge adaptée
ESR incompatible	Régulation instable	Comparer la fiche technique

« Le circuit redémarrait mal jusqu’à ce que je remplace un modèle mal choisi par une référence adaptée au courant d’ondulation. »

Sophie M., intégratrice électronique

Le bon réflexe consiste à comparer la fonction, la marge et les contraintes thermiques avant tout achat. Ce dernier angle conduit naturellement aux tests pratiques, où l’on vérifie la pièce en sécurité plutôt que par simple intuition.

Vérifier avec sécurité la polarité et la tenue réelle au multimètre

Après le choix théorique, le contrôle pratique évite les erreurs silencieuses. Une mesure de tension continue, avec décharge préalable du condensateur, permet d’identifier la borne positive et de confirmer la direction attendue dans le circuit.

Le mode continuité aide aussi à trouver la masse, ce qui est précieux quand la carte est serrée ou partiellement masquée. Selon DigiKey, la vérification croisée entre le schéma, la sérigraphie et la mesure reste la méthode la plus fiable pour limiter les montages inversés.

Procédure utile avant test :

• Couper l’alimentation du circuit
• Décharger le condensateur avec une résistance
• Mesurer la tension résiduelle au multimètre
• Comparer la lecture au marquage de carte

Un atelier de maintenance sur automates industriels suit souvent cette séquence, parce qu’elle réduit les faux diagnostics et protège les composants voisins. Une fois la mesure validée, l’étiquette, le symbole et la valeur imprimée reprennent leur place dans l’ensemble, sans ambiguïté.

Points de contrôle en atelier :

• Orientation des bornes avant soudure
• Capacité utile sous polarisation DC
• ESR compatible avec le régulateur
• Température, encombrement et empreinte

Quand ces vérifications sont réunies, la pièce choisie répond à sa vraie mission et non à une simple ressemblance. Le gain est immédiat : moins de pannes, moins de retours, et des cartes qui tiennent mieux dans la durée.

Source : DigiKey, « Identifier la polarisation d’un condensateur », DigiKey ; Murata, « DC Bias Characteristics of MLCC », Murata ; Texas Instruments, « Capacitor ESR and Stability in Switching Regulators », Texas Instruments.

Le remplacement doit donc suivre le travail exact du composant, pas seulement sa capacité marquée. Un tantale peut offrir une valeur compacte et prévisible, mais il demande de vérifier l’appel de courant, tandis qu’un MLCC peut perdre de la capacité utile en charge continue.

Erreurs de remplacement fréquentes :

Erreur	Conséquence	Vérification utile
Polarité inversée	Chauffe, fuite, panne possible	Lire bande, plus et sérigraphie
Équivalent céramique supposé direct	Capacité effective différente	Vérifier comportement sous DC
Tension nominale trop juste	Vieillissement accéléré	Ajouter une marge adaptée
ESR incompatible	Régulation instable	Comparer la fiche technique

« Le circuit redémarrait mal jusqu’à ce que je remplace un modèle mal choisi par une référence adaptée au courant d’ondulation. »

Sophie M., intégratrice électronique

Le bon réflexe consiste à comparer la fonction, la marge et les contraintes thermiques avant tout achat. Ce dernier angle conduit naturellement aux tests pratiques, où l’on vérifie la pièce en sécurité plutôt que par simple intuition.

Vérifier avec sécurité la polarité et la tenue réelle au multimètre

Après le choix théorique, le contrôle pratique évite les erreurs silencieuses. Une mesure de tension continue, avec décharge préalable du condensateur, permet d’identifier la borne positive et de confirmer la direction attendue dans le circuit.

Le mode continuité aide aussi à trouver la masse, ce qui est précieux quand la carte est serrée ou partiellement masquée. Selon DigiKey, la vérification croisée entre le schéma, la sérigraphie et la mesure reste la méthode la plus fiable pour limiter les montages inversés.

Procédure utile avant test :

• Couper l’alimentation du circuit
• Décharger le condensateur avec une résistance
• Mesurer la tension résiduelle au multimètre
• Comparer la lecture au marquage de carte

Un atelier de maintenance sur automates industriels suit souvent cette séquence, parce qu’elle réduit les faux diagnostics et protège les composants voisins. Une fois la mesure validée, l’étiquette, le symbole et la valeur imprimée reprennent leur place dans l’ensemble, sans ambiguïté.

Points de contrôle en atelier :

• Orientation des bornes avant soudure
• Capacité utile sous polarisation DC
• ESR compatible avec le régulateur
• Température, encombrement et empreinte

Quand ces vérifications sont réunies, la pièce choisie répond à sa vraie mission et non à une simple ressemblance. Le gain est immédiat : moins de pannes, moins de retours, et des cartes qui tiennent mieux dans la durée.

Source : DigiKey, « Identifier la polarisation d’un condensateur », DigiKey ; Murata, « DC Bias Characteristics of MLCC », Murata ; Texas Instruments, « Capacitor ESR and Stability in Switching Regulators », Texas Instruments.

Reconnaître un condensateur polarisé ou non polarisé évite des erreurs qui coûtent cher, surtout quand le circuit travaille en courant continu ou en signal alterné. Le bon choix dépend autant des bornes que de la capacité, de la tension nominale et du comportement réel sous charge.

Dans un atelier, un électronicien peut gagner du temps en lisant une étiquette, un marquage de carte ou la forme du boîtier, mais cela ne suffit pas toujours. Selon DigiKey, les marquages diffèrent selon les familles, et selon Murata, la polarisation DC peut modifier fortement la capacité utile de certains modèles céramiques, ce qui change la décision finale.

A retenir :

• Polarité, marquage, tension, usage du circuit
• Lecture des bornes et des symboles PCB
• Remplacement dépendant de la fonction réelle
• Risques de surtension, d’ESR et d’échauffement

Repérer la polarité d’un condensateur sur le boîtier et le schéma

Après ces repères essentiels, la première vérification se fait toujours sur l’objet lui-même, puis sur la carte. Un condensateur polarisé affiche souvent une bande, un signe plus ou une forme asymétrique, alors qu’un modèle non polarisé reste visuellement symétrique.

Sur un électrolytique aluminium, la bande indique généralement le côté négatif, tandis que le tantale marque souvent le côté positif. Selon DigiKey, cette différence de convention explique beaucoup d’erreurs lors des remplacements rapides, surtout quand la carte a déjà vieilli ou qu’une soudure a masqué les repères.

À l’échelle du schéma, les symboles aident aussi, mais ils ne se lisent jamais seuls. Les plaques courbes, les signes plus, les sérigraphies de PCB et les repères de masse doivent être croisés pour éviter d’inverser les bornes lors du montage.

Repères visuels utiles :

• Bande latérale sur électrolytique aluminium
• Symbole plus sur certains tantales SMD
• Pattes de longueurs différentes sur traversant neuf
• Sérigraphie PCB avec plus, flèche ou demi-cercle

Un technicien de maintenance repère souvent l’erreur dès l’ouverture du boîtier, parce qu’un composant monté à l’envers laisse une piste claire. Cette lecture croisée reste la meilleure défense avant toute mise sous tension, et elle prépare la comparaison entre polarisés et non polarisés dans leurs usages réels.

Indice	Condensateur polarisé	Condensateur non polarisé
Boîtier	Souvent asymétrique	Souvent symétrique
Marquage	Bande, plus, indication de borne	Peu ou pas de repère de polarité
Orientation	Imposée par le circuit	Réversible dans la plupart des cas
Risque principal	Inversion des bornes	Mauvais type de fonction

« J’ai gagné du temps le jour où j’ai cessé de deviner et commencé à lire chaque marquage. »

Marc L., technicien électronique

La lecture du boîtier résout une partie du problème, mais le rôle électrique du composant tranche vraiment. C’est précisément ce passage qui mène à la comparaison des structures internes et des comportements en fréquence.

Comprendre la structure chimique et céramique pour éviter les mauvaises substitutions

Après l’identification visuelle, il faut regarder ce que le composant fait dans le circuit. Un modèle chimique électrolytique n’offre pas la même stabilité qu’un condensateur céramique, et la différence vient du diélectrique autant que de la construction.

Les condensateurs polarisés utilisent souvent une architecture interne asymétrique, pensée pour un sens de tension précis. Les non polarisés, eux, reposent fréquemment sur des diélectriques céramiques ou film, mieux adaptés aux signaux alternatifs et aux variations rapides de tension.

Cette différence structurelle se voit dans la performance. Selon Murata, plusieurs MLCC de classe 2 perdent une part notable de leur capacité utile sous polarisation DC, ce qui surprend souvent quand on remplace un électrolytique par un céramique sans vérifier le contexte.

Cas typiques comparés :

Caractéristique	Polarisé	Non polarisé
Diélectrique courant	Électrolytique ou tantale	Céramique ou film
Capacité compacte	Très élevée	Plus modérée
Polarité	Imposée	Libre
Usage fréquent	Filtrage DC, réserve d’énergie	Signal, AC, découplage rapide

Dans un poste de réparation audio, cette nuance change tout, parce qu’un couplage de signal tolère mal une pièce choisie seulement pour sa valeur imprimée. La suite devient donc très concrète : il faut savoir quand remplacer, et quand refuser un équivalent trop rapide.

« J’ai cru une fois qu’un céramique ferait l’affaire. Le montage a tenu, mais la marge électrique a disparu. »

Claire D., conceptrice de cartes

Le matériau explique aussi pourquoi certains choix restent sûrs en audio, en temporisation ou en filtrage haute fréquence. Cette logique ouvre sur les usages concrets et sur les erreurs de substitution les plus fréquentes.

Choisir selon le circuit, la fréquence et la vraie fonction électrique

Après la structure, vient la fonction réelle, et c’est souvent là que les montages échouent. Un condensateur polarisé convient bien au lissage d’alimentation, au stockage d’énergie et à certaines alimentations à courant continu, tandis qu’un non polarisé supporte mieux les inversions de tension.

Selon TI, l’ESR, le courant d’ondulation et la réponse transitoire influencent fortement la stabilité d’une alimentation à découpage. Selon Panasonic, la marge de tension et la température d’usage restent décisives pour préserver la durée de vie, surtout dans les équipements compacts de 2026.

Fonctions courantes par famille :

• Filtrage DC et réserve d’énergie pour les polarisés
• Couplage de signal et AC pour les non polarisés
• Découplage haute fréquence pour les céramiques
• Stabilité audio et temporisation pour les condensateurs film

Le remplacement doit donc suivre le travail exact du composant, pas seulement sa capacité marquée. Un tantale peut offrir une valeur compacte et prévisible, mais il demande de vérifier l’appel de courant, tandis qu’un MLCC peut perdre de la capacité utile en charge continue.

Erreurs de remplacement fréquentes :

Erreur	Conséquence	Vérification utile
Polarité inversée	Chauffe, fuite, panne possible	Lire bande, plus et sérigraphie
Équivalent céramique supposé direct	Capacité effective différente	Vérifier comportement sous DC
Tension nominale trop juste	Vieillissement accéléré	Ajouter une marge adaptée
ESR incompatible	Régulation instable	Comparer la fiche technique

« Le circuit redémarrait mal jusqu’à ce que je remplace un modèle mal choisi par une référence adaptée au courant d’ondulation. »

Sophie M., intégratrice électronique

Le bon réflexe consiste à comparer la fonction, la marge et les contraintes thermiques avant tout achat. Ce dernier angle conduit naturellement aux tests pratiques, où l’on vérifie la pièce en sécurité plutôt que par simple intuition.

Vérifier avec sécurité la polarité et la tenue réelle au multimètre

Après le choix théorique, le contrôle pratique évite les erreurs silencieuses. Une mesure de tension continue, avec décharge préalable du condensateur, permet d’identifier la borne positive et de confirmer la direction attendue dans le circuit.

Le mode continuité aide aussi à trouver la masse, ce qui est précieux quand la carte est serrée ou partiellement masquée. Selon DigiKey, la vérification croisée entre le schéma, la sérigraphie et la mesure reste la méthode la plus fiable pour limiter les montages inversés.

Procédure utile avant test :

• Couper l’alimentation du circuit
• Décharger le condensateur avec une résistance
• Mesurer la tension résiduelle au multimètre
• Comparer la lecture au marquage de carte

Un atelier de maintenance sur automates industriels suit souvent cette séquence, parce qu’elle réduit les faux diagnostics et protège les composants voisins. Une fois la mesure validée, l’étiquette, le symbole et la valeur imprimée reprennent leur place dans l’ensemble, sans ambiguïté.

Points de contrôle en atelier :

• Orientation des bornes avant soudure
• Capacité utile sous polarisation DC
• ESR compatible avec le régulateur
• Température, encombrement et empreinte

Quand ces vérifications sont réunies, la pièce choisie répond à sa vraie mission et non à une simple ressemblance. Le gain est immédiat : moins de pannes, moins de retours, et des cartes qui tiennent mieux dans la durée.

Source : DigiKey, « Identifier la polarisation d’un condensateur », DigiKey ; Murata, « DC Bias Characteristics of MLCC », Murata ; Texas Instruments, « Capacitor ESR and Stability in Switching Regulators », Texas Instruments.
