Fusibles et protections : dimensionner sans surprotéger

Pourquoi le dimensionnement des protections photovoltaïques est essentiel

Sur une installation solaire, les panneaux et l’onduleur attirent souvent l’attention, tandis que les protections électriques sont reléguées au second plan. Pourtant, un fusible, un disjoncteur ou un parafoudre correctement choisi limite les conséquences d’un défaut et protège les personnes comme les équipements.

Le risque ne se résume pas à une panne. Un câble qui chauffe, un arc électrique ou une surtension peut endommager l’onduleur, provoquer un départ de feu ou rendre une partie métallique dangereuse au toucher. Le dimensionnement doit donc partir des caractéristiques réelles de l’installation, et non d’un calibre choisi par habitude.

Dans une petite installation hypothétique, deux chaînes de panneaux alimentent un onduleur installé dans un local technique. Si la protection est trop faible, elle peut déclencher sans raison lors du fonctionnement normal ; si elle est trop forte, elle peut laisser passer un courant dangereux avant de réagir.

Les critères se complètent : courant nominal, tension maximale, pouvoir de coupure et coordination entre appareils. Une protection bien choisie doit interrompre le défaut attendu tout en laissant fonctionner le circuit dans ses conditions normales.

Les vérifications prioritaires avant le choix des composants :

• Caractéristiques électriques des panneaux et de l’onduleur
• Courants de défaut possibles dans chaque chaîne
• Températures locales et tension maximale à froid
• Compatibilité des appareils avec le courant continu ou alternatif
• Règles locales et prescriptions des fabricants

Fusibles et protections côté DC : traiter le risque d’arc

Après l’évaluation des risques, le côté continu mérite une attention particulière : le courant des panneaux ne s’annule pas périodiquement comme en alternatif. Un arc DC peut donc persister si un circuit est ouvert avec un appareil qui n’est pas conçu pour interrompre ce type de courant.

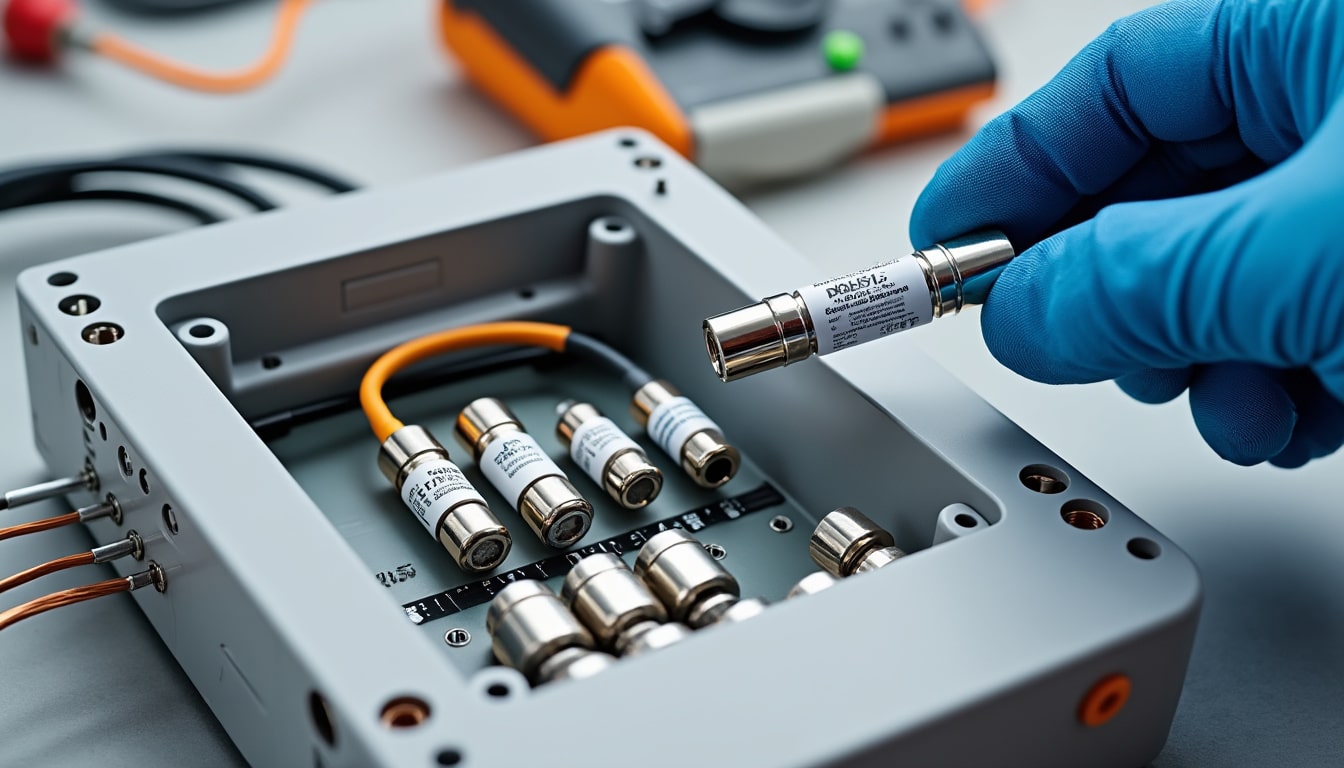

Les fusibles de chaîne, ou fusibles gPV adaptés au photovoltaïque, protègent notamment contre les courants inverses susceptibles de provenir d’autres chaînes montées en parallèle. Leur présence et leur calibre dépendent du nombre de chaînes, des caractéristiques des modules et des indications du fabricant ; une règle simplifiée ne remplace pas cette vérification.

Pour une première estimation, certaines méthodes utilisent un calibre au moins égal à 1,5 fois le courant de court-circuit de la chaîne. Le choix final doit toutefois rester inférieur ou égal au courant maximal de fusible série indiqué pour le module, puis être ajusté aux valeurs normalisées disponibles.

Le sectionneur DC permet d’isoler le champ photovoltaïque pour une intervention. Il faut vérifier sa capacité à couper le courant continu, sa tension assignée et le courant admissible ; un appareil prévu uniquement pour l’AC n’est pas un substitut approprié.

Repères de sélection pour les organes DC :

• Fusibles gPV adaptés à la tension et au courant photovoltaïques
• Calibre compatible avec le courant du champ et la limite du module
• Sectionneur DC apte à couper sous charge
• Parafoudre sélectionné selon la tension maximale du champ

La tension à froid compte également : la tension à vide des panneaux augmente quand leur température diminue. Le fusible, le sectionneur, le parafoudre et l’entrée de l’onduleur doivent donc rester compatibles avec la valeur maximale calculée pour le site.

Disjoncteurs, différentiel et parafoudre sur le côté AC

Une fois les équipements DC sélectionnés, le circuit alternatif entre l’onduleur et le tableau demande ses propres protections. Les disjoncteurs doivent être compatibles avec le courant de sortie, la section des conducteurs et le courant de court-circuit présumé au point d’installation.

Le courant nominal de l’onduleur constitue un point de départ, mais ne suffit pas à déterminer seul le calibre. Il faut aussi tenir compte du câble, du mode de pose, de la température et des prescriptions du constructeur. Le pouvoir de coupure du disjoncteur doit convenir au courant de défaut que le réseau peut fournir.

Le dispositif différentiel contribue à la protection des personnes en cas de défaut d’isolement. Le type requis dépend de la conception de l’onduleur et de ses consignes : certains équipements imposent des caractéristiques particulières. Il faut consulter la documentation technique et les règles applicables au lieu du chantier.

Le parafoudre AC limite les effets de surtensions venant du réseau ou liées à la foudre. Son choix doit être coordonné avec la protection côté DC, la configuration du bâtiment et l’évaluation du risque. Dans les régions marocaines exposées aux orages, notamment en relief, l’étude du site prend une importance particulière.

Les fonctions principales des protections AC :

• Disjoncteur : surcharge et court-circuit du circuit
• Différentiel : détection de certains défauts d’isolement
• Parafoudre : limitation des surtensions transitoires
• Mise à la terre : évacuation des courants de défaut selon la conception

Protection	Fonction principale	Vérification à effectuer
Fusible gPV	Limitation d’un courant de défaut dans une chaîne	Courant admissible du module, courant calculé et tension
Sectionneur DC	Isolement du champ pour la maintenance	Compatibilité DC, tension et coupure sous charge
Disjoncteur AC	Protection contre surcharge et court-circuit	Courant nominal, câble et pouvoir de coupure
Différentiel	Détection de défauts d’isolement	Type requis par l’onduleur et réglementation locale
Parafoudre	Limitation des surtensions	Type, tension assignée et coordination des protections

Ces appareils ne sont pas interchangeables : leur coordination permet de protéger le circuit sans provoquer des déclenchements inutiles. Cette sélectivité se vérifie à partir des courbes et des données des fabricants.

Dimensionnement : température, courant nominal et sélectivité

Le choix des appareils devient plus précis lorsqu’on examine les conditions extrêmes du site. Les valeurs nominales des panneaux sont généralement mesurées dans des conditions de référence ; sur un toit, la température réelle modifie leurs caractéristiques électriques.

Par temps froid, la tension à vide peut dépasser sa valeur mesurée à température de référence. Il faut calculer la tension maximale de la chaîne selon le coefficient indiqué sur la fiche du panneau et la température minimale retenue pour le lieu, puis vérifier que l’onduleur et les appareils DC l’acceptent.

À forte chaleur, les performances électriques évoluent également. Les courants, la pose des câbles et leur échauffement doivent être étudiés ensemble : choisir un fusible isolément ne garantit pas que le conducteur situé en aval soit correctement protégé.

Le tableau suivant distingue les vérifications, sans remplacer les calculs propres au projet. Les coefficients et limites applicables doivent provenir des fiches techniques et des normes en vigueur.

Élément	Condition déterminante	Contrôle de dimensionnement
Tension de chaîne	Température minimale du site	Comparer la tension corrigée aux limites de l’onduleur et des appareils
Fusible de chaîne	Courant de défaut inverse possible	Respecter la limite série du module et le courant calculé
Conducteur	Mode de pose et température	Vérifier son courant admissible et sa protection associée
Disjoncteur AC	Courant de sortie et défaut réseau	Coordonner calibre, câble et pouvoir de coupure
Parafoudre	Exposition et tension du circuit	Choisir la tension assignée et coordonner DC et AC

Une surprotection n’est pas toujours plus sûre. Un calibre trop faible peut entraîner des coupures répétées ; un calibre excessif peut retarder l’interruption d’un défaut. L’objectif est une protection adaptée, pas le plus petit ni le plus grand appareil disponible.

Une méthode de vérification cohérente suit cet ordre :

• Relever les données des modules, chaînes et onduleur
• Déterminer les températures minimale et maximale pertinentes
• Calculer les courants et tensions de fonctionnement et de défaut
• Vérifier conducteurs, calibre et pouvoir de coupure
• Contrôler la sélectivité et les prescriptions locales

Éviter la surprotection et vérifier la conformité du système

Une fois les calculs établis, la dernière étape consiste à vérifier que les composants fonctionnent ensemble. Un fusible correctement dimensionné ne compense pas une mise à la terre déficiente, un câble inadapté ou un parafoudre mal raccordé.

Les erreurs courantes viennent souvent d’un choix rapide : installer un fusible AC sur un circuit DC, oublier la correction de tension à froid ou sélectionner un différentiel sans vérifier les exigences de l’onduleur. Chacune peut compromettre la protection ou provoquer des déclenchements difficiles à diagnostiquer.

Les références IEC 62548, IEC 61643 et les règles nationales applicables peuvent guider la conception des champs photovoltaïques et des parafoudres. Les câbles, les protections et les méthodes de pose doivent être validés selon les textes en vigueur dans la juridiction du projet ; une référence normative ne s’applique pas automatiquement partout.

Sur chantier, le dossier de vérification devrait conserver les fiches techniques, les calculs, le schéma unifilaire et les réglages retenus. Cette trace aide l’électricien à contrôler l’installation lors de la mise en service, puis à intervenir sans confondre les fonctions des appareils.

Avant la mise sous tension, vérifiez les points suivants :

• Marquage DC ou AC conforme à chaque emplacement
• Compatibilité entre tensions calculées et limites des composants
• Raccordement correct des protections et de la terre
• Documentation de l’onduleur et des modules consultée
• Contrôle réalisé par une personne qualifiée selon les règles locales

Le dimensionnement des fusibles et des autres protections repose donc sur les données du matériel, les conditions du site et la coordination des circuits. Cette approche réduit les déclenchements intempestifs sans sacrifier la sécurité électrique.
