Boîtier et passe-câbles pour un montage maison : ce qui protège

Boîtier électrique et passe-câbles : distinguer leurs rôles

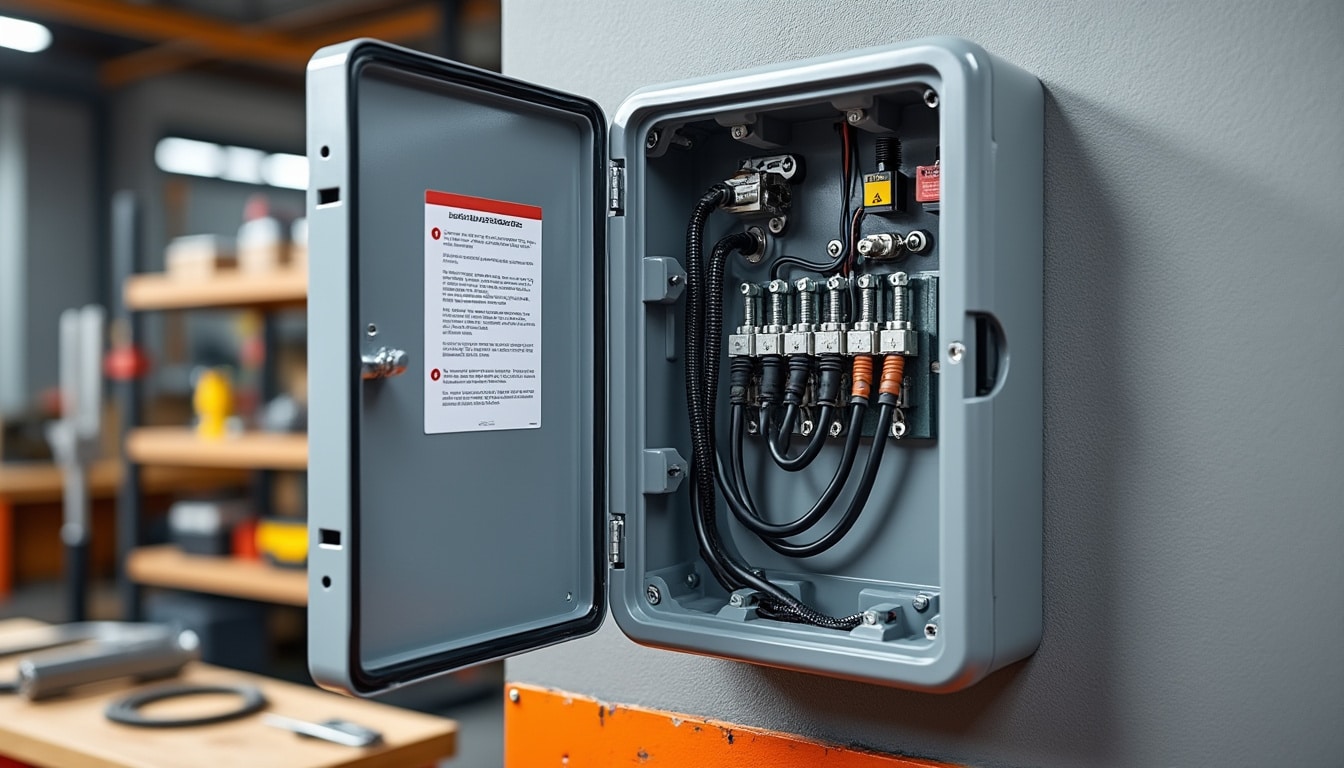

Le boîtier protège les composants et les raccordements

Dans un montage maison, le boîtier électrique forme une enveloppe autour des connexions, interrupteurs ou petits équipements. Il limite les contacts accidentels avec les parties conductrices et aide à protéger les composants contre la poussière, l’humidité et les chocs, selon sa conception. Il ne remplace toutefois ni une installation correctement conçue ni les protections électriques prévues pour le circuit.

Imaginez un boîtier installé dans un garage pour regrouper des raccordements alimentant un éclairage et une prise. S’il est trop petit, les conducteurs risquent d’être comprimés et le couvercle peut mal se refermer. Un volume convenable facilite aussi les interventions ultérieures, car on peut repérer les fils et accéder aux connexions sans tirer sur eux.

Le degré de protection doit correspondre à l’emplacement réel. Un modèle destiné à l’intérieur d’une pièce sèche ne convient pas automatiquement à une buanderie, à un atelier poussiéreux ou à une installation extérieure. Les marquages IP décrivent la protection contre les corps solides et l’eau; par exemple, IP65 indique une protection contre la poussière et les jets d’eau dans les conditions prévues par la norme. Cela ne signifie pas que le boîtier peut être immergé.

Le passe-câble protège surtout le cheminement

Le passe-câble, lui, accompagne le trajet d’un fil lorsqu’il traverse une paroi, un meuble ou une ouverture métallique. Une bague ou un presse-étoupe adapté empêche une arête vive de frotter contre la gaine, tandis qu’un dispositif anti-arrachement réduit la traction exercée sur le câble et ses raccordements. Les deux accessoires répondent donc à des risques différents, même s’ils se complètent.

Le choix d’une simple bague dépend du diamètre du câble et de l’épaisseur du support. Pour un passage exposé à l’humidité, le raccord doit aussi contribuer à l’étanchéité, sans compromettre la fermeture du boîtier. Une ouverture percée trop large, un joint mal posé ou un câble trop fin pour le presse-étoupe peuvent laisser entrer de l’eau et de la poussière.

Dans un meuble de bureau, un passe-fils arrondi suffit souvent à empêcher l’abrasion et à rendre le passage plus propre. Dans une enveloppe électrique, un presse-étoupe adapté au câble et à l’environnement apporte un maintien plus ferme. Cette distinction évite de demander à une petite pièce de finition une protection qu’elle n’est pas conçue pour fournir.

Pour comparer les fonctions avant l’achat, gardez en tête les différences suivantes :

• Boîtier : enveloppe des connexions et composants électriques
• Passe-fils : protection d’une ouverture contre l’abrasion
• Presse-étoupe : maintien du câble et contribution à l’étanchéité
• Goulotte : organisation et protection d’un cheminement apparent

Identifier le rôle de chaque pièce permet ensuite de choisir des matériaux et un niveau de protection adaptés à la pièce concernée.

Choisir les matériaux et la protection selon l’emplacement

Adapter l’enveloppe à l’humidité, à la poussière et aux chocs

Une fois les fonctions séparées, l’environnement devient le premier critère de sélection. Dans une pièce chauffée et sèche, un boîtier en plastique ou en acier peint peut convenir si ses caractéristiques correspondent au montage. Dans un espace exposé aux projections, aux produits de nettoyage ou à la corrosion, il faut examiner avec davantage d’attention l’enveloppe, les joints, les fixations et les entrées de câble.

Le plastique est souvent léger et simple à travailler pour une installation domestique, mais les performances varient selon la matière et le modèle. L’acier offre une structure robuste, tandis que l’inox résiste mieux à certains environnements corrosifs. L’aluminium combine faible poids et rigidité, mais sa compatibilité avec l’usage prévu doit être vérifiée. Aucun matériau ne garantit à lui seul une bonne isolation électrique ou une étanchéité durable.

Les indices IP renseignent sur la protection contre les solides et l’eau, mais ne décrivent pas à eux seuls la résistance aux produits chimiques, aux chocs ou à la corrosion. Il faut également lire les instructions du fabricant et vérifier que couvercle, joint, presse-étoupe et vis forment un ensemble cohérent. Un boîtier annoncé pour l’extérieur perd une partie de son intérêt si une entrée reste ouverte ou si un joint est abîmé.

Le tableau ci-dessous résume des choix généraux; il ne remplace pas la fiche technique d’un produit ni l’analyse du site.

Emplacement	Risque à examiner	Point de choix
Pièce sèche	Poussière et chocs légers	Boîtier adapté à l’usage intérieur
Garage ou atelier	Poussière, frottements, impacts	Enveloppe robuste et entrées protégées
Buanderie	Humidité et projections possibles	Indice IP et joints compatibles
Extérieur abrité	Pluie, variations de température	Modèle extérieur et presse-étoupes adaptés
Zone corrosive	Produits chimiques ou atmosphère agressive	Matériaux spécifiés pour cet environnement

Choisir un protège-câble adapté au passage

Le cheminement impose une seconde sélection. Une gaine flexible facilite le passage dans un espace étroit; une goulotte rigide convient davantage à un trajet apparent et stable. Pour un câble traversant un meuble, une bague protège l’ouverture. Sur un sol où circulent des personnes, un cache-câble réduit le risque de trébuchement, mais il doit être prévu pour le type de passage et rester fixé sans créer de bord relevé.

Les protège-câbles sont proposés en PVC, polyéthylène, caoutchouc ou polyuréthane, entre autres. La souplesse, la résistance à l’abrasion et la tenue aux intempéries varient selon les formulations. Un modèle destiné à un bureau ne doit pas être considéré comme une rampe prévue pour le passage répété de véhicules. De même, une protection au sol ne remplace pas une enveloppe électrique.

Avant de retenir un produit, vérifiez les caractéristiques concrètes de l’emplacement :

• Exposition intérieure ou extérieure, avec ou sans pluie
• Diamètre et nombre de câbles à protéger
• Passage piéton, mobilier roulant ou circulation de véhicules
• Présence de poussière, d’humidité ou de produits agressifs

Le bon matériau n’est donc pas le plus résistant en théorie, mais celui qui répond aux contraintes observées et aux instructions de pose. Cette lecture de l’environnement prépare un montage plus propre et plus facile à maintenir.

Préparer un montage maison propre et accessible

Planifier l’emplacement et le trajet des conducteurs

Après le choix du matériel, la préparation du trajet évite les corrections improvisées. Repérez où le boîtier sera fixé, d’où arrivent les câbles et où ils repartent, puis vérifiez que le couvercle restera accessible. Une enveloppe dissimulée derrière un meuble lourd peut compliquer le contrôle ou la maintenance; une position visible, mais protégée des chocs, est souvent plus pratique.

Avant toute intervention sur un circuit électrique, coupez l’alimentation et vérifiez l’absence de tension avec un appareil approprié. Si le travail porte sur un circuit fixe, une modification du tableau ou une zone humide, les règles applicables et le niveau de compétence nécessaire doivent être pris au sérieux. En cas de doute, faire intervenir un électricien qualifié est une mesure de sécurité, pas une complication inutile.

Le passage des câbles doit éviter les angles serrés, les zones de pincement et les contacts avec des arêtes. Un trou dans un panneau peut sembler lisse à l’œil, mais une bavure suffit à user progressivement une gaine. Une bague adaptée, une goulotte ou un conduit protège le trajet selon la situation. Les câbles ne doivent pas être tendus pour atteindre le boîtier, car cette tension se transmet aux raccordements.

Pour organiser les opérations, avancez dans cet ordre :

• Définir le point de fixation et garder l’accès au couvercle
• Mesurer le diamètre des câbles et des ouvertures nécessaires
• Prévoir les dispositifs de maintien et la protection des arêtes
• Vérifier les consignes du fabricant avant le perçage et la pose

Soigner l’entrée, le serrage et le maintien

Une entrée de câble doit laisser passer le conducteur sans écraser sa gaine. Le presse-étoupe se dimensionne en fonction du diamètre annoncé et du type de câble; un serrage excessif peut déformer la gaine, tandis qu’un serrage insuffisant compromet le maintien. Lorsque le fabricant prévoit un joint, celui-ci doit être installé dans le bon sens et sur une surface propre.

Le dispositif anti-arrachement mérite une attention particulière si le câble risque d’être déplacé, tiré ou heurté. Son rôle est de limiter les efforts transmis aux connexions, et non de remplacer un cheminement correctement fixé. Dans un atelier domestique, par exemple, un câble d’outil mobile ne devrait pas pendre d’un boîtier ni traverser une zone où une porte peut le coincer.

Le couvercle doit fermer sans forcer sur les conducteurs. Si les fils empêchent l’ajustement, il faut revoir leur disposition plutôt que comprimer l’ensemble. Une fois le montage terminé, examinez l’état des gaines, la stabilité du boîtier et la bonne assise des passe-câbles. Ces contrôles simples aident à repérer une erreur avant la remise en service.

Une pose domestique réussie privilégie l’accès et la protection au lieu de dissimuler les défauts sous un couvercle. Le cheminement visible et ordonné facilite aussi les vérifications futures.

Protéger les câbles au sol et dans les zones de passage

Éviter les trébuchements dans les pièces et les ateliers

Quand un câble traverse un sol, le risque ne concerne plus seulement son usure : il peut aussi provoquer une chute. Dans un bureau à domicile, une rallonge reliant un ordinateur à une prise peut couper le passage vers une porte. Un passe-câble de sol ou une goulotte fixée aide à maintenir le fil en place, à condition que la forme et la hauteur ne créent pas un nouvel obstacle.

Les caches souples conviennent à certains trajets temporaires et peuvent être recoupés selon les indications du fabricant. Les modèles rigides ou modulaires offrent un maintien différent et peuvent être plus appropriés dans des zones fréquentées. Il faut tenir compte du nombre de conducteurs, de leur diamètre et de la fréquence de circulation. Une pièce utilisée par un fauteuil roulant, des enfants ou des chariots réclame une attention particulière à la stabilité et à l’accessibilité.

Pour une installation fixe, la goulotte murale peut éviter de faire courir un câble sur le plancher. Elle regroupe plusieurs conducteurs et les protège contre les frottements ordinaires. Toutefois, elle ne doit pas être surchargée et doit rester accessible si un câble doit être remplacé. Un rangement net n’autorise pas à mélanger des circuits ou à ignorer les prescriptions qui encadrent leur séparation.

Réserver les rampes aux contraintes de circulation prévues

Une rampe de protection est conçue pour recouvrir des câbles ou tuyaux au sol dans des conditions définies par son fabricant. Certains modèles sont destinés aux piétons, d’autres à des véhicules; leurs capacités ne sont pas interchangeables. Avant l’achat, vérifiez la charge admissible, le diamètre des éléments protégés, la largeur de passage et la compatibilité avec le sol.

Des catalogues professionnels proposent des rampes de dimensions et de capacités diverses, ainsi que des angles, extrémités et éléments de jonction. Certaines références sont prévues pour le franchissement de tuyaux de diamètre donné ou pour des usages opérationnels spécifiques. Ces caractéristiques ne peuvent pas être généralisées à toute rampe du marché : la fiche du modèle choisi reste la référence, notamment pour la circulation de véhicules lourds.

Le tableau présente les familles de solutions sans attribuer de charge universelle, car celle-ci dépend du produit.

Solution	Usage courant	Vérification prioritaire
Cache-câble souple	Passage temporaire ou trajet adaptable	Fixation, dimensions et usage prévu
Goulotte rigide	Parcours apparent le long d’un mur	Capacité et accessibilité des conducteurs
Tunnel modulaire	Protection de câbles dans une zone de circulation	Compatibilité avec le trafic réel
Rampe renforcée	Franchissement par véhicules selon le modèle	Charge admissible et diamètre protégé

Une rampe mal choisie peut se déplacer, se fissurer ou laisser le câble sortir de son logement. Une fixation convenable et une inspection régulière comptent autant que la résistance affichée. Dans une maison, la solution la plus sûre reste parfois de déplacer le trajet pour supprimer le croisement au sol.

Cette protection mécanique complète le boîtier et les passe-câbles, mais ne remplace jamais l’isolation propre du conducteur ni une installation électrique conforme.

Contrôler l’installation et prévenir les défauts dans le temps

Repérer les signes d’usure avant qu’ils ne s’aggravent

Une installation ne reste pas nécessairement intacte après la pose. Les vibrations d’un appareil, les déplacements de mobilier ou les ouvertures répétées d’une trappe peuvent desserrer un raccord ou user une gaine. Un contrôle visuel périodique permet de repérer un boîtier fendu, un couvercle mal ajusté, un câble pincé ou un protège-câble déplacé.

Dans une maison, la poussière qui s’accumule près d’un équipement peut révéler un emplacement difficile à nettoyer, mais elle ne suffit pas à déterminer le niveau de protection requis. De même, la condensation dans un garage signale que l’environnement mérite une attention particulière. Si de l’eau entre dans le boîtier, si une odeur anormale apparaît ou si une gaine est endommagée, ne remettez pas l’installation en service avant d’avoir fait vérifier la cause.

Un nettoyage doit respecter les instructions du fabricant. Les solvants ou produits abrasifs peuvent détériorer certains plastiques et joints. Il faut aussi éviter de tirer sur le câble pour tester sa tenue : le maintien se contrôle selon la méthode indiquée, sans imposer une contrainte qui pourrait déplacer les connexions.

Éviter les erreurs de dimensionnement et de protection

Le boîtier le moins cher n’est pas toujours le choix économique si son usage ne correspond pas au lieu. Un modèle intérieur installé dehors, une enveloppe trop petite ou un indice IP mal interprété peuvent mener à une usure prématurée. Il faut également éviter de confondre les classements IP avec d’autres systèmes de classification : ils ne se convertissent pas automatiquement les uns dans les autres.

Avant d’acheter, comparez les dimensions utiles, les matériaux, les entrées disponibles et les conditions de montage. Vérifiez que le boîtier accueille les conducteurs sans les plier de façon excessive et que les accessoires sont compatibles entre eux. Les indications commerciales générales ne remplacent pas les notices techniques, surtout pour une exposition à la pluie, au lavage ou à des agents corrosifs.

Quelques vérifications réduisent les erreurs les plus courantes :

• Confirmer l’usage intérieur ou extérieur prévu par le fabricant
• Associer chaque presse-étoupe au diamètre du câble concerné
• Préserver l’accès au couvercle et aux éléments à contrôler
• Remplacer une protection fissurée, déplacée ou devenue lâche
• Demander conseil à un professionnel pour un circuit fixe incertain

Le boîtier électrique, les passe-câbles et la protection des câbles forment un ensemble cohérent lorsqu’ils sont choisis pour le même environnement. La sécurité électrique repose alors sur la qualité de la pose, l’isolation des conducteurs et le respect des règles applicables, plutôt que sur un accessoire isolé.
