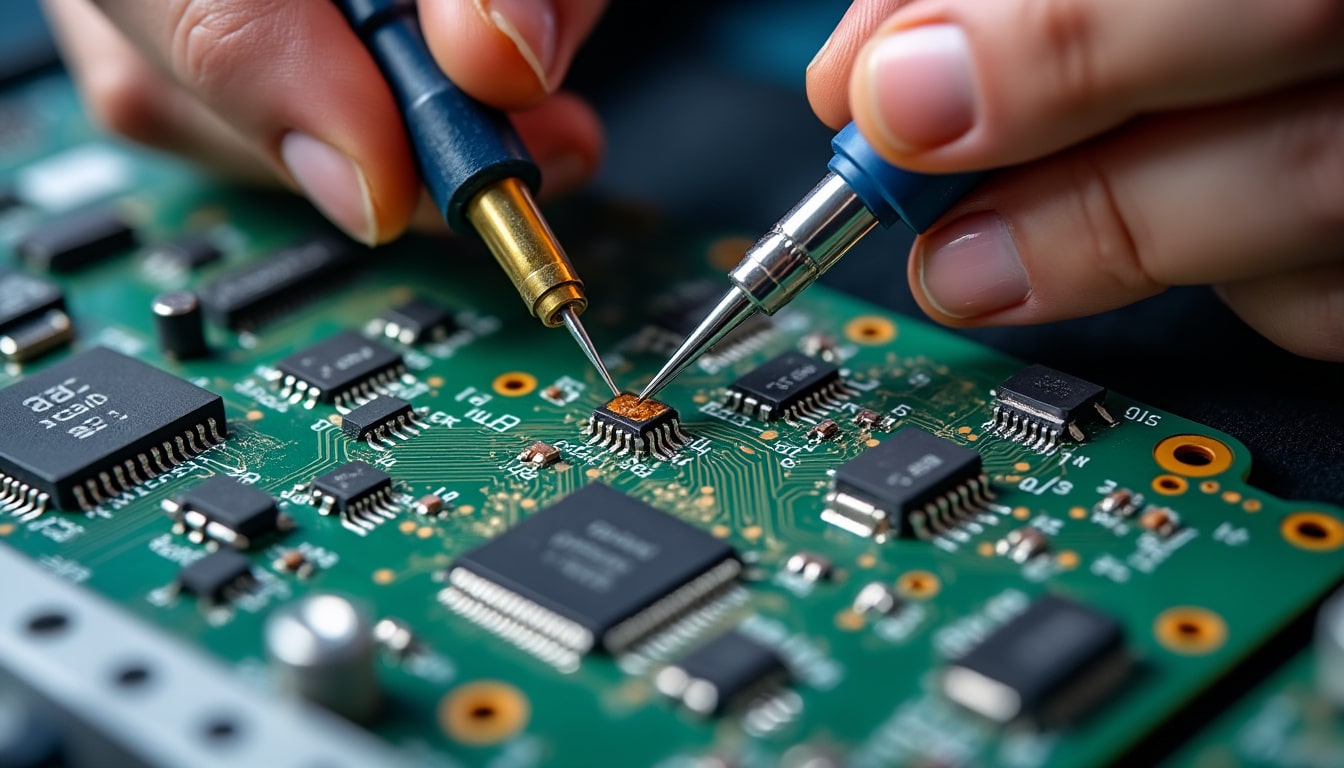

Dessouder un composant sans abîmer la carte : les méthodes

Pour dessouder un composant électronique sans marquer une carte électronique, il faut penser chaleur, timing et type d’assemblage. Selon IPC, la maîtrise du profil thermique et la protection des pastilles restent déterminantes pour limiter les dégâts lors d’une réparation électronique.

Dans l’atelier, la difficulté ne vient pas seulement du geste, mais de l’équilibre entre extraction propre et absence de dommages. Une pompe à dessouder, une soufflette à air chaud ou un fer à souder n’ont pas le même rôle, et c’est ce choix qui fait souvent la différence entre une carte sauvée et une piste arrachée.

A retenir :

• Chaleur brève
• Flux frais systématique
• Outil adapté au joint
• Pastilles protégées
• Nettoyage de circuit soigné

Choisir les bonnes méthodes de dessoudage selon le composant

Le premier réflexe consiste à relier le composant à sa technologie de montage, car toutes les méthodes de dessoudage ne servent pas les mêmes joints. Selon IPC, les cartes multicouches et les plans de masse imposent davantage de prudence, car ils dissipent vite la chaleur et prolongent l’effort sur la pastille.

Un composant électronique traversant se retire rarement comme une puce CMS, et un BGA demande encore une autre logique. Dans un petit atelier, Léa a déjà gagné du temps en passant d’un simple fer à souder à une station chauffée, parce que le bon outil réduit l’effort et les risques.

Outils de dessoudage adaptés :

Situation	Outil conseillé	Point de vigilance	Usage courant
Joint traversant unique	Fer à souder et pompe à dessouder	Chaleur brève	Petite réparation
Pont de soudure plat	Tresse à dessouder	Flux suffisant	Correction locale
Connecteur multipoints	Station de dessoudage	Extraction complète	Retrait net
CMS ou QFN	Soufflette à air chaud	Réchauffage homogène	Démontage propre

Ce tableau montre un principe simple : plus les liaisons sont nombreuses, plus l’outil doit répartir la chaleur. Selon IPC, la carte et le composant doivent rester cohérents thermiquement, sinon la contrainte mécanique finit par l’emporter sur la soudure.

La suite logique consiste à regarder les gestes qui protègent les pastilles, parce qu’un outil bien choisi ne suffit pas toujours. Quand la chaleur se concentre trop longtemps, c’est le support lui-même qui paie l’addition.

Retirer proprement un composant traversant

Cette étape s’enchaîne naturellement avec le choix des outils, car les broches traversantes doivent être libérées une à une ou en groupe. Selon IPC, la soudure fraîche et le flux aident à refondre l’ancien joint, ce qui améliore l’écoulement avant l’aspiration.

On ajoute souvent un peu de soudure neuve, puis on chauffe le point de contact jusqu’à ce que le métal reste liquide assez longtemps. La pompe à dessouder extrait ensuite l’alliage fondu, tandis qu’une tresse absorbe les résidus sur les pastilles plates.

Gestes utiles sur les traversants :

• Ajouter flux et soudure neuve
• Chauffer sans insister
• Aspirer dès la fusion
• Ne pas forcer la broche
• Vérifier le dégagement du trou

Marc, technicien en atelier, raconte souvent qu’un seul trou mal dégagé peut bloquer un connecteur complet. Son expérience rappelle qu’un retrait réussi se joue sur la patience, pas sur la force.

Quand les broches sortent librement, la carte respire mieux et la réparation reste maîtrisée. Le même principe change cependant de forme avec les petits boîtiers CMS, où la surface chauffée devient l’enjeu central.

Protéger les pastilles pendant le dessoudage des CMS

Après les traversants, les boîtiers montés en surface demandent davantage de finesse, car leurs points d’ancrage supportent mal les gestes tardifs. Selon IPC, réduire le temps de chauffe reste l’un des meilleurs moyens d’éviter le soulèvement des pastilles.

Dans la pratique, l’objectif n’est plus seulement d’enlever la soudure, mais de préserver la géométrie du support. Une réparation électronique propre commence souvent par une bonne préparation : flux, préchauffage léger et observation attentive de la brillance du joint.

Risques majeurs à éviter :

• Pastille soulevée
• Piste déchirée
• Composant déplacé à moitié fondu
• Chauffe trop longue
• Traction prématurée

Un atelier qui intervient sur des cartes d’ordinateurs ou d’alimentation voit vite la différence entre un retrait soigné et une reprise compliquée. Le bon réflexe consiste à laisser le joint fondre complètement avant toute manipulation, même si l’attente paraît courte et frustrante.

Comparatif des méthodes CMS :

Méthode	Atout principal	Limite	Contexte idéal
Fer à souder alterné	Simple et rapide	Moins homogène	Petites puces à deux bornes
Soufflette à air chaud	Fusion simultanée	Demande du contrôle	CMS, QFN, boîtiers délicats
Alliage basse fusion	Rallonge le temps fondu	Nettoyage ensuite	Retrait de connecteurs
Pré-chauffage global	Réduit le choc thermique	Équipement supplémentaire	Cartes épaisses ou multicouches

Selon IPC, le préchauffage devient précieux quand le cuivre absorbe trop vite l’énergie, ce qui se voit souvent sur les cartes denses. Cette logique prépare le passage vers les boîtiers intégrés, où la chaleur doit circuler encore plus régulièrement.

Retirer les circuits intégrés sans arracher le support

Ce point prolonge le travail sur les CMS, car les circuits intégrés concentrent plusieurs liaisons dans un espace réduit. Une soufflette à air chaud bien réglée chauffe l’ensemble, puis permet de soulever le boîtier lorsque toutes les soudures sont liquides.

Les QFN cachent leurs contacts sous le boîtier, tandis que les BGA reposent sur des billes invisibles à l’œil nu. Selon IPC, ces formats exigent une extraction homogène et, pour les BGA réutilisés, un contrôle de qualité renforcé après retrait.

Points de contrôle après retrait :

• Vérifier l’état des pads
• Éliminer les résidus de flux
• Reprendre l’étamage si besoin
• Contrôler l’alignement du support
• Préparer le remplacement

Une réparation sérieuse ne s’arrête pas au décollage du boîtier, car le support doit rester exploitable pour la suite. Quand les résidus sont maîtrisés, la carte gagne en fiabilité, et le nettoyage de circuit devient l’étape qui sécurise l’ensemble.

Nettoyage de circuit et contrôle après dessoudage

Une fois le composant retiré, le travail se déplace vers la surface nue de la carte, là où se joue la fiabilité de la suite. Selon IPC, les résidus de flux et d’alliage doivent être éliminés avant une nouvelle soudure, afin d’éviter corrosion et faux contacts.

Cette phase rassure souvent les réparateurs, parce qu’elle permet de vérifier enfin ce qui a résisté à la chaleur. Quand la pastille reste plane, propre et légèrement étamée, le remplacement du composant devient beaucoup plus sûr.

Contrôles essentiels avant remontage :

• Surface nette sans dépôt collant
• Pastille intacte et adhérente
• Cuivre visible sans arrachement
• Étain fin et régulier
• Absence de trace thermique excessive

Claire, qui gère une petite activité de reprise de cartes, explique qu’elle passe toujours un coton-tige et un solvant adapté avant de mesurer quoi que ce soit. Son habitude évite les lectures trompeuses et réduit les erreurs au redémarrage.

« J’ai cessé de tirer trop tôt, et mes cartes ont mieux survécu. Le flux et le préchauffage m’ont fait gagner bien plus que la force. »

Julien M., technicien atelier

Le contrôle visuel et le nettoyage se complètent, car une belle soudure ne compense jamais une pastille fragilisée. La dernière vérification concerne donc l’état général du support, juste avant toute remise en service.

« Depuis que je prends le temps d’ajouter de la soudure neuve, j’abîme moins mes cartes. Le geste paraît étrange au début, mais il devient vite logique. »

Sophie L.

« La pompe à dessouder reste l’outil le plus rassurant pour les trous traversants. Elle donne un résultat propre quand on respecte la chaleur et le rythme. »

Paul D., réparateur indépendant

« Les meilleures reprises sont celles où l’on voit à peine qu’une intervention a eu lieu. Le nettoyage final fait toute la différence sur la durée. »

Élodie T., avis atelier

Source : IPC, « Rework, Repair, and Modification », IPC ; Soldering.org, « Desoldering Techniques », Soldering.org ; NASA, « Guide to Electronics Assembly and Repair », NASA.
