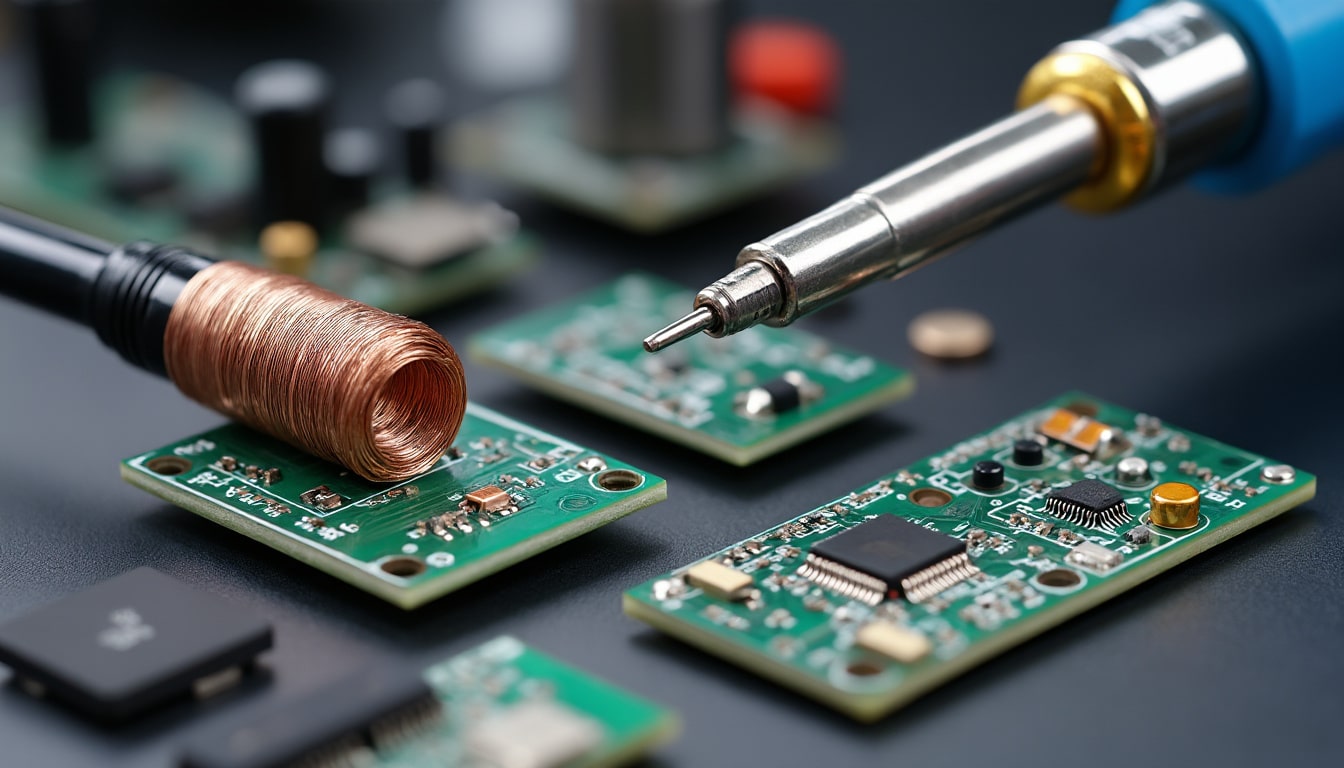

Tresse à dessouder et pompe : laquelle pour quel cas
Pour retirer une soudure sans abîmer une carte, le choix de l’outil compte autant que le geste. La pompe à dessouder évacue rapidement un volume important d’étain, tandis que la tresse à dessouder absorbe les résidus et laisse une surface plane.
Le bon réflexe consiste souvent à les associer plutôt qu’à les opposer. Ce comparatif tresse et pompe précise leurs usages, les gestes à adopter et les situations où un équipement motorisé devient préférable.
Pompe à dessouder ou tresse : comparer les usages
Leur différence de fonctionnement explique pourquoi ces outils se complètent. Une pompe crée une aspiration pour enlever la soudure fondue, alors que la tresse en cuivre la capte par capillarité lorsqu’on la chauffe avec le fer.
Pour les composants traversants, comme une résistance ou un connecteur à broches, la pompe est généralement pratique : elle dégage le trou en retirant une quantité importante de soudure. Pour les composants CMS et les petites pastilles, la tresse apporte davantage de précision de dessoudage, car elle peut nettoyer une surface sans aspirer les éléments voisins.
Le tableau ci-dessous résume les différences utiles au moment du choix du matériel de dessoudage. Il s’agit d’orientations générales : la taille de la pastille, l’état de la soudure et l’accès autour du composant comptent aussi.
Critères de choix des outils :
- Pompe : retrait rapide de soudure dans les trous traversants
- Tresse : nettoyage des pastilles et des ponts entre broches
- Pompe puis tresse : dégagement suivi d’une finition plane
- Station motorisée : interventions répétées sur plusieurs broches
| Critère | Pompe à dessouder | Tresse à dessouder |
|---|---|---|
| Principe | Aspiration mécanique | Absorption par capillarité |
| Usage adapté | Trous et soudures abondantes | Résidus fins et pastilles CMS |
| Résultat courant | Trou dégagé, parfois résidu léger | Surface généralement plus plane |
| Réutilisation | Oui, après nettoyage | Non, la partie saturée se coupe |
Comment utiliser une pompe à dessouder efficacement
Une fois l’outil choisi pour une soudure volumineuse, le résultat dépend surtout du moment où l’aspiration est déclenchée. La soudure doit être entièrement liquide et l’embout déjà placé au-dessus du joint.
Amorcez la pompe en enclenchant son piston, puis chauffez la connexion avec le fer. Approchez l’embout sans retirer le fer, déclenchez l’aspiration et vérifiez le trou avant de recommencer. Si une vieille soudure refuse de fondre uniformément, un peu de soudure fraîche et de flux peut faciliter le transfert de chaleur.
Gestes pour dégager un trou :
- Fixer la carte pour éviter qu’elle ne bouge
- Chauffer le joint jusqu’à obtenir une soudure brillante et fluide
- Placer l’embout contre le joint avant de déclencher l’aspiration
- Nettoyer la pompe et contrôler le trou avant un nouvel essai
Évitez de tirer sur le composant tant qu’une patte reste retenue. Sur un connecteur à plusieurs broches, cette précipitation peut soulever une pastille ou endommager une piste, même si la majorité des trous semblent libres.
La pompe doit aussi rester dégagée pour conserver son aspiration. Videz régulièrement son cylindre et inspectez l’embout : des résidus accumulés ou une buse abîmée réduisent l’efficacité du retrait de soudure.
Tresse à dessouder : obtenir une finition précise
Quand la quantité de soudure devient faible, la tresse prend le relais. Posée entre la panne et la connexion, elle absorbe l’étain fondu dans ses brins de cuivre et convient au nettoyage d’une pastille CMS ou d’un pont entre broches rapprochées.
Choisissez une largeur adaptée à la zone : une tresse fine atteint plus facilement les petits espaces, tandis qu’une largeur supérieure couvre mieux un joint important. Une partie déjà saturée n’absorbe presque plus ; coupez-la et présentez du cuivre propre à la soudure suivante.
Pour une utilisation propre, ajoutez du flux si le joint est ancien ou oxydé. Appliquez la chaleur brièvement, sans appuyer fort, puis retirez ensemble le fer et la tresse dès que l’étain a été absorbé : tirer la tresse encore chaude peut arracher une pastille.
| Zone à traiter | Largeur indicative | Précaution |
|---|---|---|
| Petites pastilles CMS | Environ 1 à 1,5 mm | Éviter de toucher les pastilles voisines |
| Joints de taille moyenne | Environ 2 mm | Présenter une portion propre de cuivre |
| Zones ou joints plus larges | Environ 2,5 à 3,5 mm | Répartir la chaleur sur la tresse |
| Résidu dans un trou traversant | Selon l’accès disponible | Retirer d’abord le gros à la pompe |
Associer les outils et éviter les dégâts
Lorsque le trou reste obstrué après une première aspiration, combiner les deux méthodes évite de répéter inutilement le même geste. La pompe retire le gros de la soudure ; une petite portion de tresse nettoie ensuite le résidu, à condition que celui-ci soit fondu.
Imaginez le remplacement d’un condensateur traversant sur une carte ancienne : après avoir ajouté du flux et chauffé la patte, la pompe libère la majeure partie du trou. La tresse peut ensuite absorber le film restant, puis une inspection visuelle confirme que la voie est dégagée avant la pose du nouveau composant.
Précautions pour protéger la carte :
- Attendre que la soudure soit complètement liquide avant d’aspirer
- Limiter les chauffes prolongées et laisser refroidir entre les essais
- Ne jamais forcer sur une patte encore retenue par la soudure
- Ventiler l’espace de travail, surtout avec une soudure au plomb
La panne doit fournir assez de chaleur pour liquéfier rapidement le joint, sans rester longtemps sur la carte. Avec la tresse, la pression excessive est particulièrement risquée : laissez le flux et la chaleur faire le travail plutôt que de frotter la pastille.
Si un composant comporte de nombreuses broches, une station de dessoudage à aspiration continue ou un équipement à air chaud peut mieux convenir. Ces outils libèrent plusieurs connexions plus régulièrement, tandis qu’une pompe manuelle et une tresse restent adaptées aux réparations ponctuelles.
Choisir le bon outil selon la réparation
Après les gestes de base, la décision se résume à la forme du composant, au volume d’étain et à l’accès autour des connexions. Un outil de dessoudage bien choisi réduit les reprises et protège les pistes, mais aucune méthode manuelle ne convient à toutes les cartes.
Pour une résistance traversante isolée, commencez généralement par la pompe. Pour aplanir les pastilles après le retrait d’une puce CMS, privilégiez la tresse. Si l’opération réunit un trou difficile et des résidus fins, utilisez les deux successivement, en vérifiant la libération de chaque patte avant de retirer le composant.
Repères selon la réparation :
- Résistance ou condensateur traversant : pompe pour vider les trous
- Pastilles CMS à nettoyer : tresse pour une surface plane
- Pont d’étain entre broches proches : tresse avec flux et chauffe brève
- Composant multipoint difficile : station de dessoudage ou air chaud
Pour une utilisation occasionnelle, conserver une pompe réutilisable et quelques largeurs de tresse couvre de nombreux besoins courants. En revanche, les démontages fréquents de composants à nombreuses broches justifient l’examen d’une station motorisée, plus efficace pour ce travail répétitif.
Le bon choix n’est donc pas toujours l’un ou l’autre : la pompe enlève le volume, la tresse affine le nettoyage, et une station spécialisée intervient lorsque la complexité dépasse le travail manuel.
