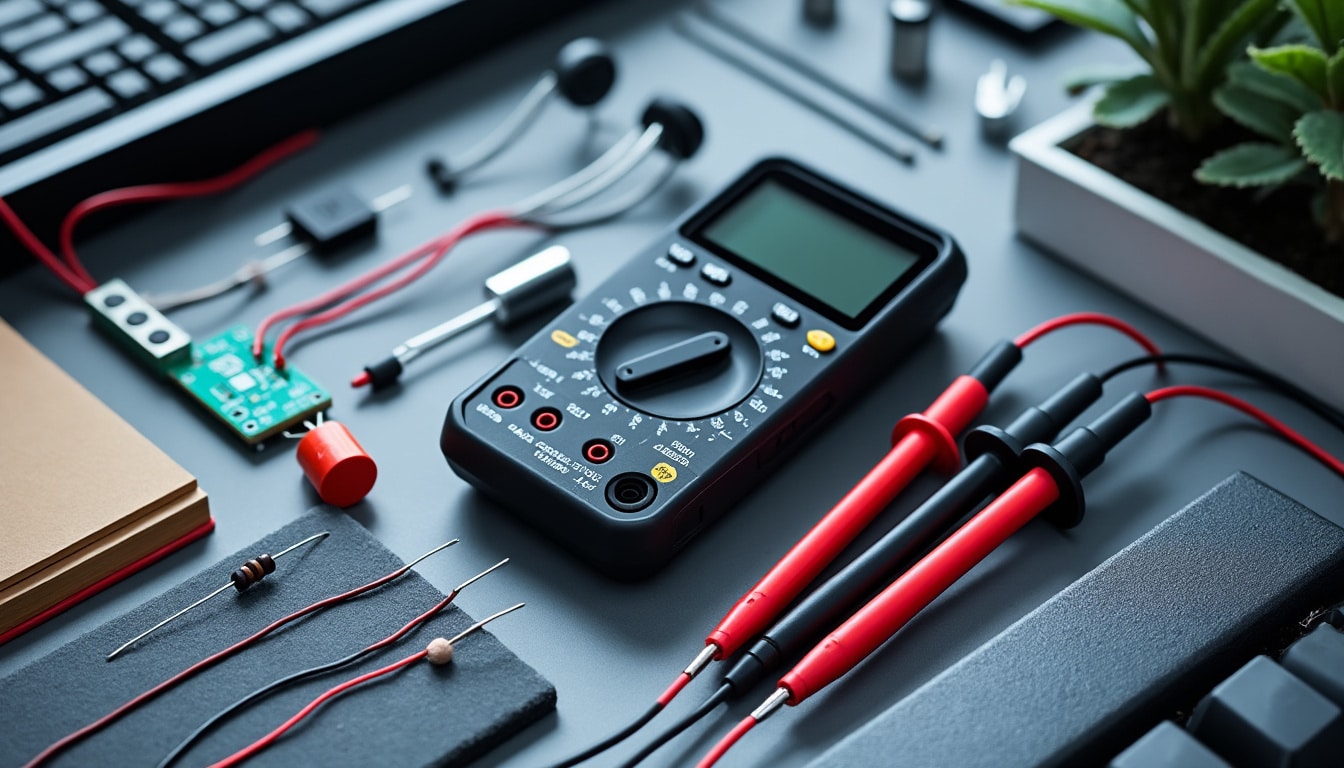

Utiliser un multimètre : les six mesures de base

Un multimètre réunit plusieurs instruments et aide à diagnostiquer un circuit, une pile ou un appareil en panne. Ses fonctions mesurent notamment la tension, le courant et la résistance, mais le bon réglage compte autant que la lecture.

Pour éviter une erreur coûteuse, vérifiez les cordons, choisissez le calibre adapté et distinguez les mesures sous tension de celles hors tension. Ces six familles de tests deviennent plus faciles à comprendre en suivant leur usage et les précautions associées.

A retenir :

• Mesure de tension en parallèle, avec mode alternatif ou continu adapté
• Mesure de courant en série, après ouverture du circuit
• Résistance, continuité et diode contrôlées hors tension
• Calibre, polarité et catégorie de sécurité vérifiés avant chaque test

Préparer le multimètre et mesurer la tension

La première vérification consiste à inspecter l’appareil, car un cordon abîmé ou une mauvaise borne fausse les mesures et augmente le risque. Cette préparation permet ensuite de choisir le mode de tension sans confondre courant alternatif et courant continu.

Repérer les bornes, les symboles et le calibre

Sur la plupart des appareils, le cordon noir se branche sur COM et le rouge sur V/Ω pour mesurer tension, résistance ou continuité. Pour l’intensité, la borne rouge doit parfois être déplacée vers l’entrée mA ou 10 A, selon la valeur attendue.

Le symbole V~ correspond à une tension alternative, tandis que V⎓ indique généralement une tension continue. Selon la notice du fabricant, respectez les limites de l’appareil et utilisez un calibre supérieur à la valeur anticipée lorsqu’il n’est pas automatique.

Avant chaque usage, assurez-vous que le sélecteur correspond aux cordons et à la mesure recherchée. La sécurité électrique commence par ce contrôle simple, surtout lorsque le circuit reste alimenté.

Repères pratiques pour les premières mesures :

• Inspection visuelle des cordons et de leur isolation
• Cordon noir sur COM, cordon rouge sur la borne adaptée
• Mode V~ pour l’alternatif, mode V⎓ pour le continu
• Calibre supérieur à la valeur estimée en réglage manuel

Mesurer une tension sans ouvrir le circuit

Une tension se mesure en parallèle : posez les pointes de touche de part et d’autre de la pile ou du composant. Sur une pile, une lecture négative signale généralement que la polarité des pointes est inversée, sans indiquer nécessairement une panne.

Un multimètre numérique affiche directement la valeur, tandis qu’un modèle analogique demande de lire l’échelle correspondant au réglage choisi. Pour une prise secteur, n’intervenez que si votre appareil, ses pointes et vos compétences conviennent à cette mesure.

Mesure	Réglage courant	Branchement	Précaution essentielle
Pile	V continu	En parallèle	Respecter la polarité
Prise secteur	V alternatif	En parallèle	Matériel adapté au secteur
Résistance	Ω	Aux bornes du composant	Circuit hors tension
Courant	A ou mA	En série	Choisir la borne correspondante

Une fois la tension comprise, le diagnostic peut se poursuivre sur des composants isolés ou sur le courant qui traverse un circuit. Ces tests exigent des branchements différents et une attention particulière aux bornes.

Contrôler le courant, la résistance et la continuité

À la différence de la tension, mesurer le courant impose d’insérer l’appareil dans le trajet électrique. Les mesures de résistance et de continuité répondent à une autre question : le circuit ou le composant laisse-t-il passer le courant comme prévu ?

Mesurer l’intensité en série

Coupez l’alimentation avant de modifier le branchement, puis ouvrez le circuit et insérez le multimètre en série. Le courant doit traverser l’appareil ; un branchement en parallèle en mode ampèremètre peut provoquer un court-circuit et endommager le multimètre.

Commencez par une entrée et un calibre capables de supporter l’intensité attendue, puis réduisez le calibre si la mesure le permet. Selon la notice de l’appareil, les entrées mA et 10 A ont des limites distinctes qu’il ne faut pas dépasser.

Tester la résistance et la continuité hors tension

Pour mesurer une résistance, débranchez l’alimentation et, si possible, isolez le composant du reste du circuit. Une valeur proche de zéro indique une faible opposition, tandis que l’affichage « OL » peut signaler une résistance hors gamme ou un circuit ouvert.

Le mode continuité simplifie la vérification d’un fil ou d’une connexion : un bip indique généralement un chemin électrique fermé. Selon Fluke, le test de continuité sert à vérifier la liaison électrique, mais il ne remplace pas une mesure adaptée au diagnostic complet.

Pour interpréter ces contrôles sans confondre leurs résultats :

• Courant : branchement en série et borne ampèremètre dédiée
• Résistance : circuit hors tension et composant si possible isolé
• Continuité : bip indicatif d’un chemin électrique fermé
• Affichage « OL » : gamme dépassée ou circuit ouvert selon le mode

Ces gestes permettent de repérer un conducteur coupé ou une connexion douteuse, sans conclure trop vite à une panne précise. Les fonctions dédiées aux composants électroniques complètent ensuite l’examen.

Lorsque les contrôles élémentaires ne suffisent pas, les fonctions spécialisées aident à examiner certains composants et signaux. Elles restent dépendantes des capacités de chaque modèle et de la méthode indiquée par son fabricant.

Utiliser les fonctions avancées et travailler en sécurité

Les modes avancés complètent les mesures principales, mais tous les multimètres ne les proposent pas. Avant de tourner le sélecteur, vérifiez les symboles de l’appareil et la procédure prévue pour le composant testé.

Effectuer un test de diode, de capacité ou de fréquence

Le test de diode vérifie le passage du courant dans un sens et mesure une chute de tension directe. Placez les pointes selon la polarité indiquée par le fabricant ; une diode doit être contrôlée hors tension et, pour un résultat fiable, isolée du circuit.

Certains appareils mesurent aussi la capacité d’un condensateur, exprimée en farads, ou la fréquence d’un signal, exprimée en hertz. Déchargez un condensateur selon une méthode appropriée avant de le tester, car une charge résiduelle peut présenter un danger et fausser la lecture.

Fonctions disponibles selon l’appareil :

• Test de diode pour examiner le sens de conduction
• Mesure de capacité pour certains condensateurs
• Mesure de fréquence pour certains signaux périodiques
• Lecture analogique ou numérique selon le type de multimètre

Choisir la catégorie de sécurité et entretenir l’appareil

Les catégories CAT indiquent les environnements de mesure auxquels un instrument est destiné ; elles ne se choisissent pas d’après le seul chiffre de tension affiché. Selon l’IEC 61010 et les indications du fabricant, vérifiez la catégorie, les limites et l’état des accessoires avant toute intervention.

Un écran instable peut provenir d’un mauvais contact, d’une pile faible ou d’un fusible interne endommagé. Nettoyez les pointes, remplacez les éléments défectueux par des pièces conformes et rangez l’appareil au sec, sans cordons pliés brutalement.

Pour éviter les erreurs les plus fréquentes, gardez ces contrôles à portée de main :

• Vérification de l’état des cordons et des fusibles
• Respect des limites et de la catégorie de sécurité
• Contrôle de la pile si l’affichage devient faible
• Intervention professionnelle en cas de doute sur le secteur

Un multimètre facilite un diagnostic seulement lorsque le mode, les bornes et la méthode correspondent au test entrepris. La prudence reste indispensable dès qu’une mesure concerne une installation alimentée ou un composant chargé.

Source : Fluke, « Comment tester les diodes avec un multimètre numérique ».

Les mesures et précautions doivent toujours être adaptées à la notice du multimètre utilisé. Les catégories de mesure relèvent des exigences de sécurité applicables aux instruments électriques.
