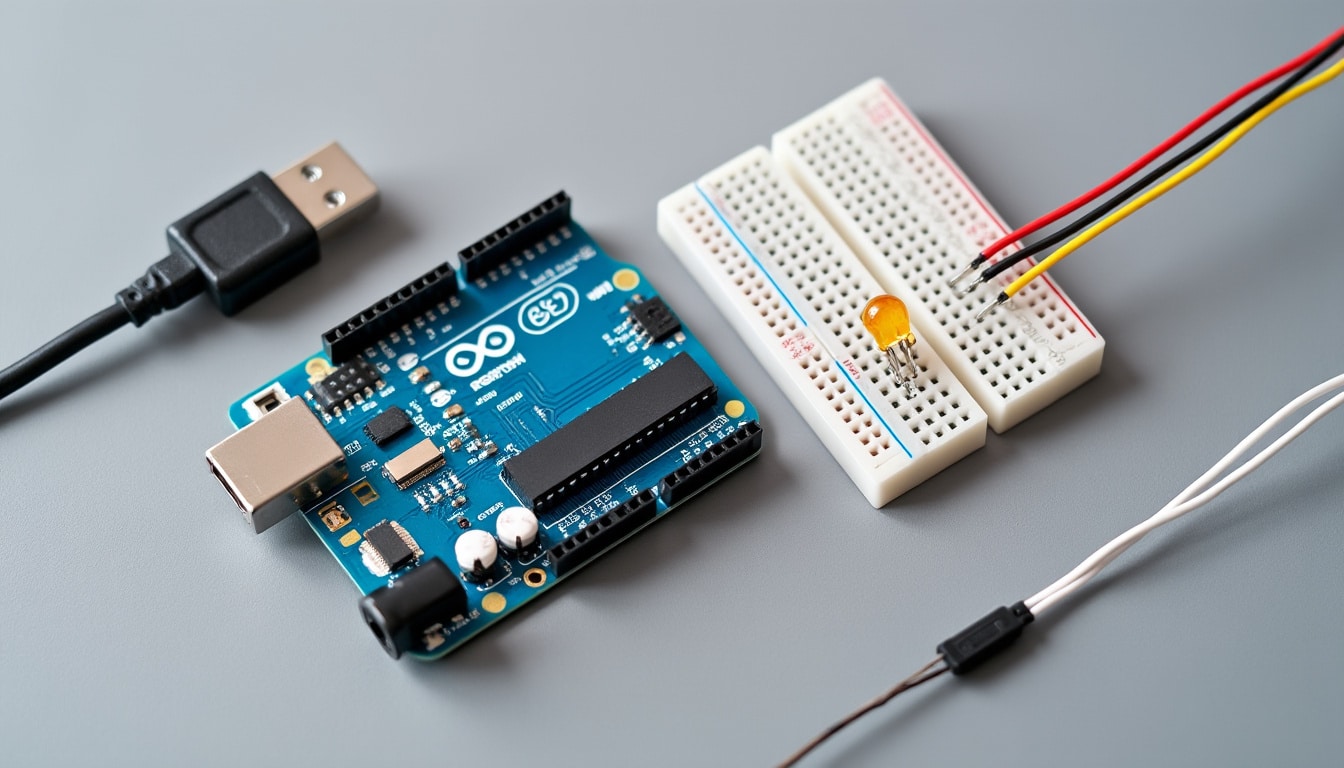

Premier montage Arduino : le matériel minimum

Pour réussir un premier montage Arduino, inutile de remplir son bureau de composants : une carte, quelques éléments simples et un ordinateur suffisent. Le choix du matériel compte toutefois, car une résistance oubliée ou un câble inadapté peut compliquer les premiers essais.

Un montage électronique de départ permet d’apprendre à relier une carte électronique, à charger un programme et à observer un résultat concret. Le matériel essentiel se comprend mieux en distinguant ce qui est indispensable de ce qui peut attendre.

A retenir :

• Carte Arduino compatible et câble USB adapté à son connecteur
• Ordinateur équipé de l’environnement de programmation Arduino
• Breadboard, câbles de connexion, LED et résistance en série
• Montage progressif et vérification du câblage avant alimentation

Le matériel minimum pour un premier montage Arduino

Une fois ces éléments identifiés, le premier choix consiste à réunir le nécessaire sans acheter d’accessoires prématurément. Une carte de type Uno convient aux exercices d’initiation présentés ici, à condition que le câble USB corresponde à sa prise.

La carte, le câble USB et l’ordinateur

Au cœur du montage, la carte Arduino reçoit le programme et commande les composants raccordés à ses broches. Le câble USB permet généralement de la relier à l’ordinateur, de téléverser le code et, pour les essais simples, de l’alimenter.

L’ordinateur sert à installer l’environnement Arduino, à écrire le programme puis à le transmettre à la carte. Avant l’achat, vérifiez le connecteur du modèle choisi : certaines cartes utilisent des prises différentes et exigent un câble adapté.

Les composants de base pour câbler une LED

Pour construire un circuit visible, ajoutez une breadboard, des câbles de connexion, une LED et une résistance. La breadboard maintient les composants sans soudure, tandis que les fils relient leurs pattes aux broches de la carte.

La résistance se place en série avec la LED afin de limiter le courant qui la traverse. Respectez la polarité de la diode et vérifiez le schéma de câblage avant de brancher l’alimentation, même lorsque celle-ci vient du port USB.

Le tableau distingue les éléments utiles dès le premier essai des accessoires qui dépendent d’un projet plus ambitieux. Cette sélection évite de confondre le kit de démarrage avec un inventaire complet d’électronique.

Élément	Rôle au démarrage	Priorité
Carte Arduino	Exécuter le programme et contrôler les broches	Indispensable
Câble USB compatible	Relier la carte à l’ordinateur et téléverser le code	Indispensable
Breadboard et fils	Assembler un circuit modifiable sans soudure	Indispensables pour une LED externe
LED et résistance	Créer une sortie lumineuse simple et limitée en courant	Indispensables pour cet exercice

Avec ce petit ensemble, le montage reste facile à modifier et à observer. Le choix des branchements devient alors l’étape déterminante pour éviter les erreurs au premier allumage.

Assembler un montage électronique simple et sûr

Une fois le matériel posé sur la table, mieux vaut avancer du circuit le plus lisible vers le programme. La breadboard facilite cette méthode, car elle permet de corriger un branchement sans dessouder ni remplacer la carte.

Placer la LED et la résistance sur la breadboard

Pour cet exercice, reliez une broche numérique à une résistance, puis à la LED, en respectant le retour vers la masse. Les rangées de la breadboard étant connectées selon une disposition précise, consultez son schéma si les connexions semblent incertaines.

La patte longue d’une LED correspond habituellement au côté positif, mais les composants et montages peuvent varier : vérifiez leur documentation. La résistance doit rester en série, car une connexion directe peut endommager la diode ou solliciter excessivement une sortie.

Contrôler les connexions avant d’alimenter la carte

Avant de brancher le câble USB, comparez chaque fil au schéma et repérez les contacts qui pourraient se toucher. Une vérification attentive limite les courts-circuits et permet de chercher ensuite une panne dans une zone précise.

Pour un premier test, choisissez un montage simple plutôt qu’un capteur ou un moteur qui demanderait des branchements supplémentaires. Une fois la LED commandée correctement, vous pourrez ajouter un bouton, puis un capteur, en testant chaque changement séparément.

Ces contrôles rendent le câblage plus prévisible, mais le circuit ne réagit que si le programme vise la bonne carte et le bon port. La configuration logicielle complète donc le matériel de départ.

Installer Arduino et vérifier le premier programme

Après l’assemblage, l’ordinateur devient le poste de commande : il compile le code et le transmet à la carte. Une erreur de port ou de modèle sélectionné peut bloquer l’envoi sans signifier que le matériel est défectueux.

Choisir la carte et le port de connexion

Dans l’environnement Arduino, sélectionnez le modèle correspondant à la carte réellement branchée, puis choisissez le port associé à cette connexion. Sous Windows, le gestionnaire de périphériques peut aider à repérer le port ; les noms de menus varient selon le système.

Si aucun port ne s’affiche, vérifiez d’abord que le câble transporte les données et pas seulement l’alimentation. Essayez ensuite un autre port USB, puis contrôlez le pilote et la sélection de carte avant de modifier le circuit.

Charger un exemple et interpréter le résultat

Les exemples fournis avec l’environnement constituent un bon point de départ pour vérifier la communication entre l’ordinateur et la carte. Un programme de clignotement permet notamment d’observer une sortie lumineuse, à condition d’utiliser la broche et le montage prévus.

Le logiciel compile d’abord le programme, puis le téléverse ; chaque étape peut signaler un problème différent. Un message d’erreur invite à vérifier le code, tandis qu’un échec de connexion oriente plutôt vers le câble, le port ou le modèle sélectionné.

Le tableau associe les symptômes courants à des vérifications concrètes, sans supposer immédiatement une panne de la carte. Cette démarche méthodique facilite les essais suivants, qu’il s’agisse d’un capteur de température, d’un détecteur de mouvement ou d’un petit robot.

Symptôme	Vérification prioritaire	Action à essayer
La carte n’apparaît pas	Câble et connexion USB	Tester un câble de données et un autre port
Le téléversement échoue	Modèle de carte et port sélectionnés	Comparer les réglages avec la carte branchée
Le programme ne compile pas	Code et messages d’erreur	Corriger la première erreur signalée
La LED reste éteinte	Polarité, résistance et broche utilisée	Reprendre le schéma et vérifier les contacts

Un premier montage réussi repose moins sur la quantité d’accessoires que sur des branchements clairs et des essais ordonnés. Avec une carte, un câble adapté et quelques composants, les projets plus élaborés deviennent accessibles étape par étape.
