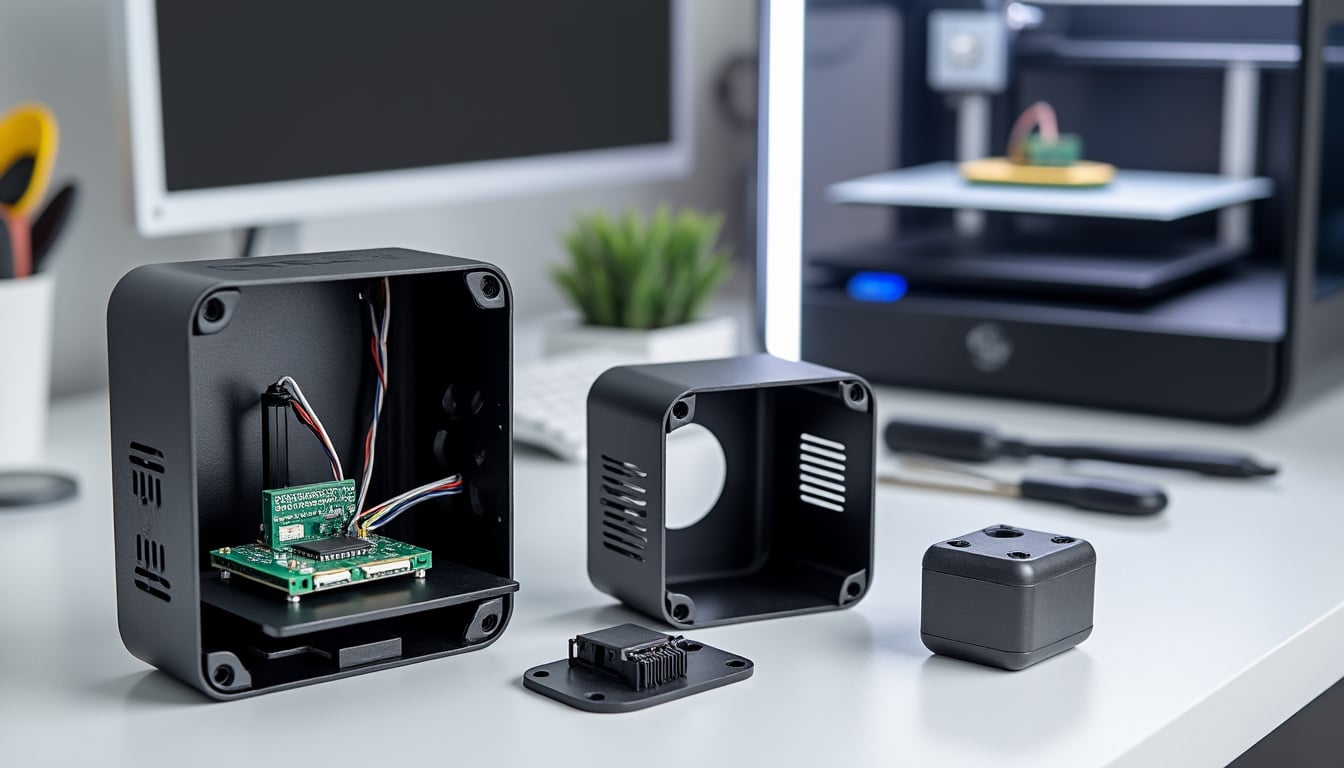

Impression 3D pour l’électronique : boîtiers et supports
Un boîtier standard laisse parfois trop peu de place à un connecteur, à une batterie ou au passage des câbles. L’impression 3D électronique permet de dessiner l’habillage autour de la carte, plutôt que d’adapter le circuit à une enveloppe disponible.
Cette approche sert autant aux prototypes qu’aux petites séries, notamment lorsque la géométrie évolue encore. Le choix se joue entre forme, matériau et conditions d’usage, des repères utiles dès le premier fichier de conception.
A retenir :
- Boîtiers adaptés aux dimensions réelles des cartes et connecteurs
- Prototypage rapide sans fabrication immédiate d’un moule
- Matériaux choisis selon chaleur, humidité et contraintes mécaniques
- Étanchéité et indice IP évalués sur l’ensemble assemblé
Conception de boîtiers électroniques et supports sur mesure
À partir de ces repères, la conception commence par les composants qui doivent entrer dans le boîtier et rester accessibles. Une carte de commande, par exemple, impose l’emplacement des connecteurs, des vis et des passages de câbles.
Intégrer les composants dès le dessin
Cette première étape consiste à positionner la carte, les prises et les éléments de fixation dans un même modèle numérique. Les connecteurs USB ou RJ45, les logements de batterie et les ouvertures pour guides de lumière peuvent ainsi être prévus avant l’impression.
Pour une machine spéciale, cette méthode évite de percer un capot après fabrication et facilite le cheminement des câbles. Selon les données techniques fournies, une paroi de 1,5 à 2 mm constitue un repère de rigidité, tandis que les clips peuvent être plus fins.
Fonctions intégrées au boîtier :
- Ouvertures ajustées aux prises et aux boutons
- Puits de vis et fixations de cartes électroniques
- Supports de circuits imprimés adaptés à l’encombrement disponible
- Logements pour batterie, guides de lumière et câbles
Adapter les supports à l’assemblage
Dans le prolongement du boîtier, les supports de circuits imprimés déterminent le maintien de la carte et la facilité d’intervention. Des entretoises intégrées réduisent le nombre de pièces séparées, tandis que des inserts métalliques conviennent aux assemblages démontés fréquemment.
Pour un démontage occasionnel, les vis conçues pour le plastique peuvent suffire dans certains matériaux. La fixation de cartes électroniques doit toutefois être vérifiée avec l’épaisseur des bossages, le diamètre des vis et les efforts attendus.
Un modèle numérique modifiable permet de déplacer une nervure ou un perçage entre deux essais, sans relancer un outillage dédié. Cette souplesse prépare le choix des matériaux et le niveau de protection des composants.
Matériaux pour boîtiers électroniques et protection des composants
Une géométrie bien ajustée ne suffit pas si la matière ne correspond pas à l’environnement de fonctionnement. Le choix dépend notamment de la chaleur, de l’humidité, des produits chimiques et des exigences de sécurité.
Comparer les matériaux selon l’usage
Pour situer les options, le tableau distingue des matériaux proposés pour des besoins différents, sans remplacer la validation de la pièce finale. Les matériaux isolants peuvent être pertinents autour de composants électriques, mais leur comportement doit être confirmé selon l’application.
| Contrainte principale | Matériau indiqué | Usage ou intérêt |
|---|---|---|
| Usage intérieur courant | PA12, dont PA2200 | Résistance mécanique et précision dimensionnelle |
| Exigence feu et fumée | PA2241FR | Matériau annoncé UL94-V0, à valider selon le projet |
| Exposition chimique | Polypropylène | Résistance chimique et faible reprise d’humidité |
| Zone transparente | Résine transparente SLA | Fenêtre de lecture ou guide de lumière |
Critères de choix matière :
- Température et conditions d’exposition prévues
- Résistance aux chocs, aux fluides ou aux produits chimiques
- Exigences feu à confirmer pour l’application concernée
- Finition attendue et contraintes d’assemblage
Vérifier l’étanchéité sur la pièce assemblée
Pour protéger l’électronique de la poussière ou de l’humidité, le matériau seul ne garantit pas l’étanchéité. Le frittage de poudre peut laisser une porosité ; un vernis d’imprégnation et une gorge pour joint torique peuvent améliorer le résultat.
Selon les recommandations techniques communiquées, l’indice IP doit être vérifié sur le boîtier complet, avec ses joints, ses connecteurs et ses assemblages. Un essai sur une pièce représentative est donc préférable avant de figer la conception.
La matière et l’étanchéité étant définies, le prototypage rapide permet de tester concrètement l’accès aux prises et l’ajustement de la carte.
Prototypage rapide et fabrication additive de petites séries
Quand la conception est stabilisée, la fabrication additive produit directement une pièce issue du fichier 3D, sans moule spécifique. Les procédés SLS et MJF sont notamment utilisés pour fabriquer des boîtiers et des supports fonctionnels.
Organiser les essais de conception
Dans cette phase, un premier exemplaire sert à contrôler l’encombrement, le montage et l’accès aux connecteurs. Une équipe peut ainsi repérer un câble trop serré ou un couvercle difficile à ouvrir avant de commander plusieurs pièces.
Étapes du prototypage électronique :
- Mesurer la carte, les connecteurs et les composants voisins
- Modéliser les ouvertures, les fixations et les jeux d’assemblage
- Imprimer un exemplaire de contrôle dans le matériau choisi
- Corriger le fichier après vérification du montage réel
Selon les délais indiqués dans les données du projet, un boîtier SLS brut peut être expédié sous quatre à six jours ouvrés. La finition ou le matériau choisi peut modifier cette estimation, à confirmer au moment du devis.
Préparer la finition et la production
Après validation du prototype, la personnalisation de supports peut inclure une peinture, une teinture ou un marquage laser. Ces finitions répondent à des besoins d’identification, mais doivent être prises en compte dans le délai et le coût.
Pour une série limitée, l’absence de moule peut éviter un investissement initial important, tandis que les fichiers numériques simplifient les modifications ultérieures. Selon les informations communiquées, la conception peut aussi intégrer clips et charnières, à tester selon le matériau retenu.
Le bon choix associe donc dessin, matière et essais d’assemblage : c’est cette cohérence qui rend les boîtiers électroniques réellement adaptés à leur usage.
