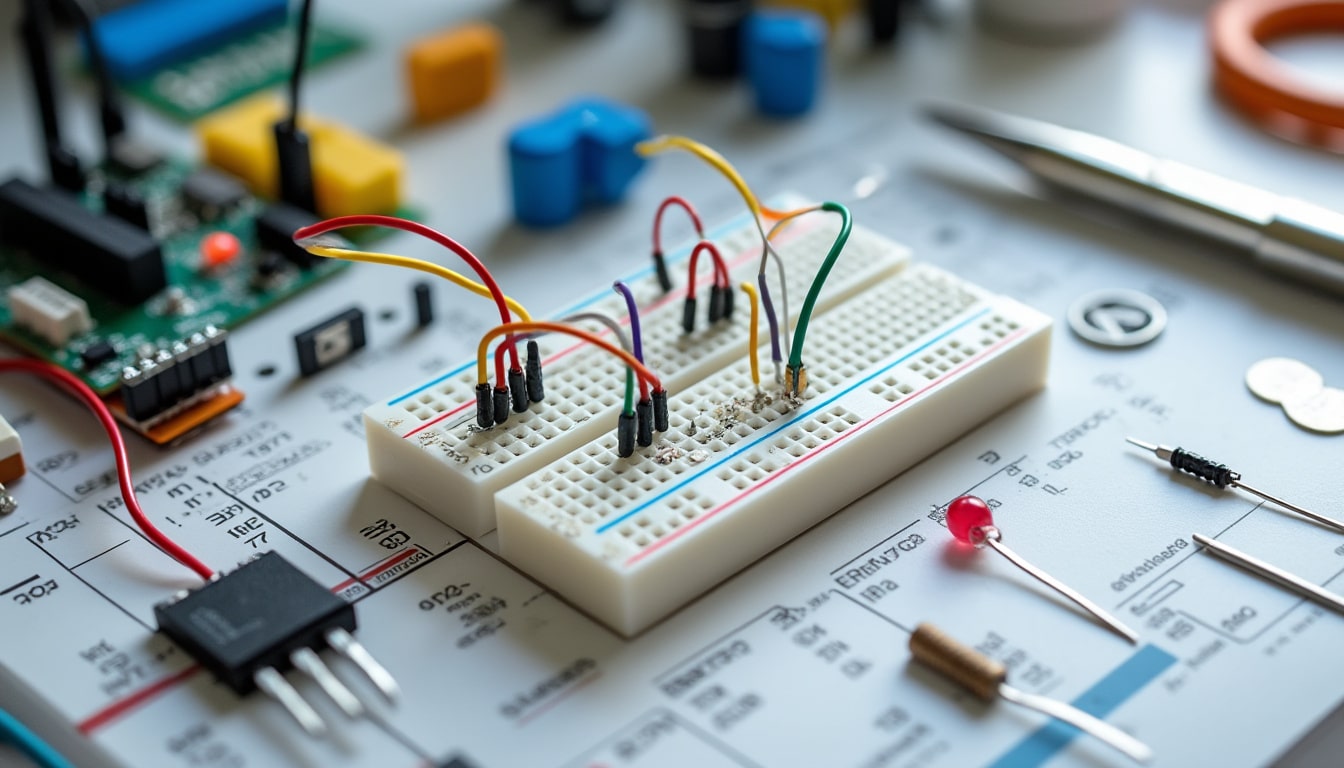

Breadboard et prototypage : les erreurs de câblage classiques

Une breadboard permet de tester un circuit électronique sans soudure, mais sa simplicité apparente peut masquer un mauvais branchement. Une patte décalée d’un trou, un rail d’alimentation interrompu ou une polarité inversée suffisent à empêcher le montage de fonctionner.

Pour comprendre les erreurs de câblage classiques, il faut d’abord lire les connexions internes de la plaque, puis organiser les composants et contrôler chaque liaison. Un petit circuit à LED offre un terrain d’essai concret avant de passer à des montages plus complexes.

À retenir : les vérifications essentielles sur breadboard

• Repérage des rangées et des rails avant la mise sous tension
• Orientation vérifiée des composants polarisés et des circuits intégrés
• Cavaliers courts, visibles et insérés jusqu’au fond des contacts
• Contrôle de continuité en cas de circuit ouvert ou intermittent

Comprendre les connexions internes d’une breadboard

Avant de chercher une panne, il faut savoir quels trous communiquent réellement sous la surface. Une breadboard classique relie généralement cinq trous d’une même rangée centrale, tandis que les rails latéraux servent à distribuer l’alimentation.

Rangées, sillon central et rail d’alimentation

Dans la zone centrale, les cinq trous d’un groupe sont connectés entre eux, mais les groupes voisins ne le sont pas. Le sillon sépare les deux côtés : un circuit intégré placé à cheval dessus garde ses broches distinctes.

Les rails latéraux facilitent la distribution du positif et de la masse, mais certains modèles les interrompent au milieu. Avant le branchement, vérifiez cette continuité au multimètre plutôt que de supposer qu’un rail est intégralement connecté.

Repères à contrôler avant le montage :

• Continuité des groupes de cinq trous dans la zone centrale
• Séparation électrique de part et d’autre du sillon central
• Éventuelle coupure au milieu de chaque rail latéral
• Correspondance réelle entre les rails et les couleurs imprimées

Cette lecture évite la rangée mal identifiée, cause fréquente d’un circuit ouvert. Une fois les connexions comprises, l’organisation des composants devient le prochain point de contrôle.

Éviter les erreurs de placement et de polarité

Avec les liaisons internes repérées, le placement des composants devient plus facile à vérifier. Un agencement cohérent laisse visibles les repères et limite les cavaliers qui se croisent au-dessus des broches.

Standardiser l’agencement des composants

Réservez des zones fonctionnelles, par exemple pour l’alimentation, le microcontrôleur et les signaux d’entrée. La grille aide à décrire précisément un emplacement, comme « B-7 », mais les coordonnées dépendent des inscriptions présentes sur la plaque.

Les composants polarisés demandent une attention particulière : repérez l’anode et la cathode d’une LED, ainsi que les bornes d’un condensateur électrolytique. Une polarité inversée peut empêcher le fonctionnement et, selon le composant et l’alimentation, provoquer un échauffement ou une détérioration.

Quelques habitudes réduisent les risques :

• Orienter les composants selon un plan de montage lisible
• Garder les pattes droites et éviter de forcer dans les contacts
• Réserver des couleurs constantes au positif, à la masse et aux signaux
• Photographier le montage avant chaque modification importante

Une résistance de 220 ohms peut, dans un montage adapté, limiter le courant d’une LED. Vérifiez néanmoins la tension d’alimentation et les caractéristiques des composants : une valeur donnée ne convient pas automatiquement à tous les circuits.

Repérer les erreurs dans un montage simple

Un circuit de clignotement à NE555 permet de vérifier les connexions sans microcontrôleur. Le composant se place à cheval sur le sillon ; la broche 1 rejoint la masse et la broche 8 l’alimentation, conformément au brochage du boîtier.

Dans un montage astable courant, les broches 2 et 6 sont reliées, avec un condensateur vers la masse. Les résistances autour de la broche 7 déterminent le rythme ; la sortie de la broche 3 peut alimenter une LED protégée par une résistance adaptée.

Si la LED reste éteinte, coupez d’abord l’alimentation, puis comparez chaque liaison au schéma. Une patte insérée dans la mauvaise rangée peut créer un circuit ouvert, tandis qu’un cavalier reliant directement les rails peut provoquer un court-circuit.

Diagnostiquer un mauvais branchement sans tout démonter

Quand le montage paraît correct mais fonctionne par intermittence, les contacts méritent autant d’attention que le schéma. Une connexion desserrée, un fil mal inséré ou une vibration peuvent interrompre momentanément le signal.

Contrôler les cavaliers et la continuité

Commencez par couper l’alimentation, puis examinez les fils proches des composants et des rails. Les cavaliers à âme pleine adaptés aux plaques d’essai s’insèrent généralement plus proprement ; ne les enfoncez pas en biais et ne forcez pas dans les contacts.

Un multimètre en mode continuité aide à tester une rangée suspecte et à confirmer le trajet entre deux points. Il permet aussi de détecter un rail interrompu ou une liaison qui ne correspond pas au schéma, avant de remplacer des composants encore fonctionnels.

Contrôle rapide en cas de panne :

• Couper l’alimentation avant de déplacer un composant
• Vérifier la tension entre les rails positif et négatif
• Tester les rangées suspectes au mode continuité
• Rechercher tout cavalier mal inséré ou plié

Ces vérifications isolent souvent la panne sans retirer tout le montage. Pour les circuits plus développés, une documentation claire évite de répéter les mêmes contrôles.

Organiser le prototypage et documenter les essais

Une fois les premières erreurs corrigées, la modularité simplifie les changements de conception. Des blocs séparés pour l’alimentation, les entrées-sorties et le traitement du signal se testent indépendamment, ce qui réduit les zones à inspecter.

Segmenter les circuits et conserver des repères

Attribuez à chaque sous-ensemble une fonction claire et utilisez des rangées d’interconnexion identifiables. Si le module d’entrée pose problème, vous pouvez le tester séparément au lieu de reprendre toutes les connexions du prototype.

Un schéma à jour, accompagné de photos nettes prises après chaque étape importante, aide une autre personne à reproduire le montage. Notez aussi les changements de composants et l’état des rails, car une photo seule ne révèle pas toujours les connexions cachées.

Pour garder un prototype lisible, conservez :

• Un schéma correspondant à la version réellement assemblée
• Des photos prises au-dessus et montrant les deux rails
• Une liste des valeurs et références des composants utilisés
• Un relevé des symptômes avant chaque correction

Ces traces rendent les essais plus faciles à reprendre et les erreurs plus simples à localiser. L’étape suivante consiste à valider chaque bloc séparément, puis à vérifier le circuit complet avant toute alimentation.

Comparer le plan et le montage réel

Le tableau ci-dessous associe des symptômes courants à des contrôles simples. Il ne remplace pas le schéma du circuit, mais aide à choisir une première vérification plutôt que de modifier plusieurs fils à la fois.

Symptôme	Cause possible	Contrôle initial
LED éteinte	Patte dans une rangée distincte	Suivre le trajet depuis la source jusqu’à la masse
Fonctionnement intermittent	Connexion desserrée	Tester la continuité et réinsérer le cavalier
Composant qui chauffe	Mauvais branchement ou polarité inversée	Couper l’alimentation et vérifier le brochage
Aucune tension au circuit	Rail d’alimentation interrompu	Mesurer la tension de chaque côté du rail

En cas de doute, retirez l’alimentation avant toute correction et contrôlez le montage point par point. Une breadboard bien repérée transforme le dépannage en vérification méthodique, plutôt qu’en succession de changements hasardeux.
